PCB转Gerber时的"怪"现象
录入：edatop.com 点击：

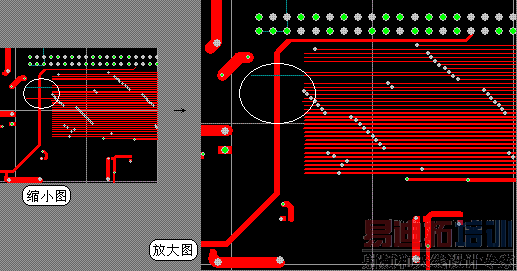

如图片所示：在用PROTEL打开某PCB时发现白圈处的走线发生了变化.
由此PCB转换生成的Gerber文件，伸长那条线变成原来的数倍宽，造成平行线大面积联线。本人水品有限，不得其中奥妙，希望各位高手指点。
注：本人曾用多种软件打开此PCB，包括DXP等等，现象依旧。（即放大图正常）
由此PCB转换生成的Gerber文件，伸长那条线变成原来的数倍宽，造成平行线大面积联线。本人水品有限，不得其中奥妙，希望各位高手指点。
注：本人曾用多种软件打开此PCB，包括DXP等等，现象依旧。（即放大图正常）

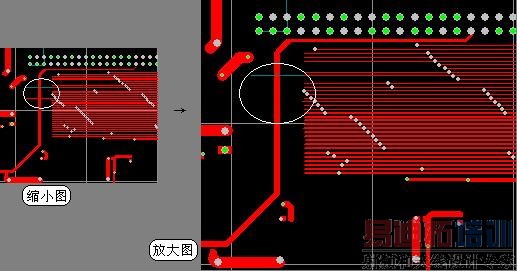

再发个清晰点的
自己先顶起来！
