我的定位孔问题(pads2005)
录入：edatop.com 点击：

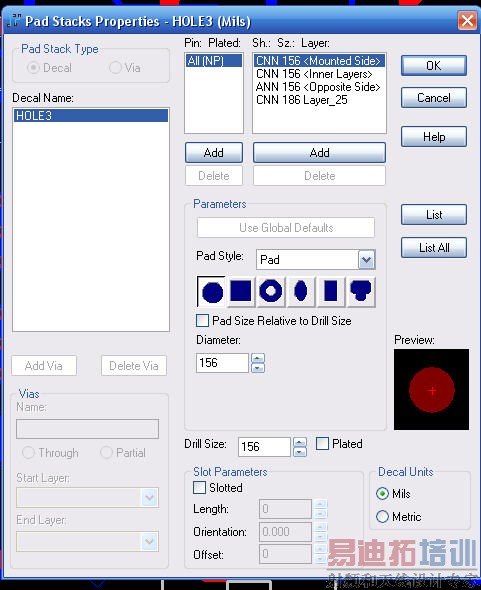

我要在板上放置两种过孔，一种是通常plated的过孔，另一种是定位孔。我开始就直接在过孔里做了这两种，但发现定位孔调不出来。后来在库里调了个过孔，修改成我需要的大小，如下：
但我有如下疑问，请帮忙解答一下：
1.我的孔径是156mil，是不是直径和孔径都设置成156？
2.是否要添加25层？25层外径应为多少？
3.因定位孔无网络特性，故我不能象其他形式的过孔那样容易放置过孔，我是作为零件添加的才放上去的，不知大家是不是这样？，还是另有高招？
但我有如下疑问，请帮忙解答一下：
1.我的孔径是156mil，是不是直径和孔径都设置成156？
2.是否要添加25层？25层外径应为多少？
3.因定位孔无网络特性，故我不能象其他形式的过孔那样容易放置过孔，我是作为零件添加的才放上去的，不知大家是不是这样？，还是另有高招？
re楼上
1.按你贴的图，是一个通孔，顶、内、底层直径和孔径都设为156mil就可以了
2.第25层不用管，实在担心就把它删掉
第三个问题我也是放的器件，不知有没有高手有更好的方法？
