Boost升压电路原理

0 引言

在实际应用中经常会涉及到升压电路的设计，对于较大的功率输出，如70W以上的DC/DC升压电路，由于专用升压芯片内部开关管的限制，难于做到大功率升压变换，而且芯片的价格昂贵，在实际应用时受到很大限制。考虑到Boost升压结构外接开关管选择余地很大，选择合适的控制芯片，便可设计出大功率输出的DC/DC升压电路。

UC3S42是一种电流型脉宽调制电源芯片，价格低廉，广泛应用于电子信息设备的电源电路设计，常用作隔离回扫式开关电源的控制电路，根据UC3842的功能特点，结合Boost拓扑结构，完全可设计成电流型控制的升压DC/DC电路，且外接元器件少，控制灵活，成本低，输出功率容易做到100W以上，具有其他专用芯片难以实现的功能。

1 UC3842芯片的特点

UC3842工作电压为16~30V，工作电流约15mA。芯片内有一个频率可设置的振荡器;一个能够源出和吸入大电流的图腾式输出结构，特别适用于MoSFET的驱动;一个固定温度补偿的基准电压和高增益误差放大器、电流传感器;具有锁存功能的逻辑电路和能提供逐个脉冲限流控制的PWM比较器，最大占空比可达100%。另外，具有内部保护功能，如滞后式欠压锁定、可控制的输出死区时间等。

由UC3842设计的DC/DC升压电路属于电流型控制，电路中直接用误差信号控制电感峰值电流，然后间接地控制PWM脉冲宽度。这种电流型控制电路的主要特点是：

1)输入电压的变化引起电感电流斜坡的变化，电感电流自动调整而不需要误差放大器输出变化，改善了瞬态电压调整率;

2)电流型控制检测电感电流和开关电流，并在逐个脉冲的基础上同误差放大器的输出比较，控制PWM脉宽，由于电感电流随误差信号的变化而变化，从而更容易设置控制环路，改善了线性调整率;

3)简化了限流电路，在保证电源工作可靠性的同时，电流限制使电感和开关管更有效地工作;

4)电流型控制电路中需要对电感电流的斜坡进行补偿，因为，平均电感电流大小是决定输出大小的因素，在占空比不同的情况下，峰值电感电流的变化不能与平均电感电流变化相对应，特别是占空比，50%的不稳定性，存在难以校正的峰值电流与平均电流的误差，即使占空比<50%，也可能发生高频次谐波振荡，因而需要斜坡补偿，使峰值电感电流与平均电感电流变化相一致，但是，同步不失真的斜坡补偿技术实现上有一定的难度。

2 Boost电路结构及特性分析

2.1 由UC3842作为控制的Boost电路结构

由UC3842控制的Boost拓扑结构及电路分别如图1和图2所示。

图2中输入电压Vi=16~20V，既供给芯片，又供给升压变换。开关管以UC3842设定的频率周期开闭，使电感L储存能量并释放能量。当开关管导通时，电感以Vi/L的速度充电，把能量储存在L中。当开关截止时，L产生反向感应电压，通过二极管D把储存的电能以(Vo-Vi)/L的速度释放到输出电容器C2中。输出电压由传递的能量多少来控制，而传递能量的多少通过电感电流的峰值来控制。

整个稳压过程由二个闭环来控制，即

闭环1 输出电压通过取样后反馈给误差放大器，用于同放大器内部的2.5V基准电压比较后产生误差电压，误差放大器控制由于负载变化造成的输出电压的变化。

闭环2 Rs为开关管源极到公共端间的电流检测电阻，开关管导通期间流经电感L的电流在Rs上产生的电压送至PwM比较器同相输入端，与误差电压进行比较后控制调制脉冲的脉宽，从而保持稳定的输出电压。误差信号实际控制着峰值电感电流。

2.2 Boost升压结构特性分析

Boost升压电路，可以工作在电流断续工作模式(DCM)和电流连续工作模式(CCM)。CCM工作模式适合大功率输出电路，考虑到负载达到lO%以上时，电感电流需保持连续状态，因此，按CCM工作模式来进行特性分析。

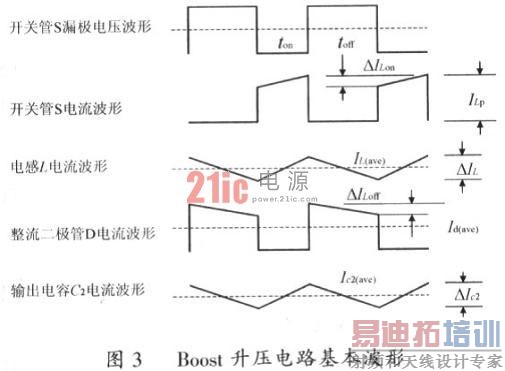

Boost拓扑结构升压电路基本波形如图3所示。

ton时，开关管S为导通状态，二极管D处于截止状态，流经电感L和开关管的电流逐渐增大，电感L两端的电压为Vi，考虑到开关管S漏极对公共端的导通压降Vs，即为Vi-Vs。ton时通过L的电流增加部分△ILon满足式(1)。

式中：Vs为开关管导通时的压降和电流取样电阻Rs上的压降之和，约0.6~0.9V。

toff时，开关管S截止，二极管D处于导通状态，储存在电感L中的能量提供给输出，流经电感L和二极管D的电流处于减少状态，设二极管D的正向电压为Vf，toff时，电感L两端的电压为Vo+Vf-Vi，电流的减少部分△ILoff满足式(2)。

式中：Vf为整流二极管正向压降，快恢复二极管约0.8V，肖特基二极管约0.5V。

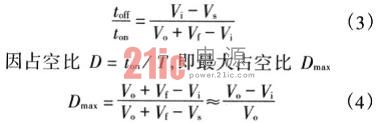

在电路稳定状态下，即从电流连续后到最大输出时，△ILon=△ILoFf，由式(1)和(2)可得

如果忽略电感损耗，电感输入功率等于输出功率，即

由式(4)和式(5)得电感器平均电流

同时由式(1)得电感器电流纹波

式中：f为开关频率。

[p]

为保证电流连续，电感电流应满足

考虑到式(6)、式(7)和式(8)，可得到满足电流连续情况下的电感值为

另外，由Boost升压电路结构可知，开关管电流峰值Is(max)=二极管电流峰值Id(max)=电感器电流峰值ILP，

3 样机电路设计

样机的电路图如图2所示，是基于UC3842控制的升压式DC/DC变换器。电路的技术指标为：输入Vi=18V，输出Vo=40V、Io=2A，频率f≈49 kHz，输出纹波噪声1%。

根据技术指标要求，结合Boost电路结构的定性分析，对图2的样机电路设计与关键参数的选择进行具体的说明。

3.1 储能电感L

根据输入电压和输出电压确定最大占空比。由式(4)得

当输出最大负载时至少应满足电路工作在CCM模式下，即必须满足式(9)，

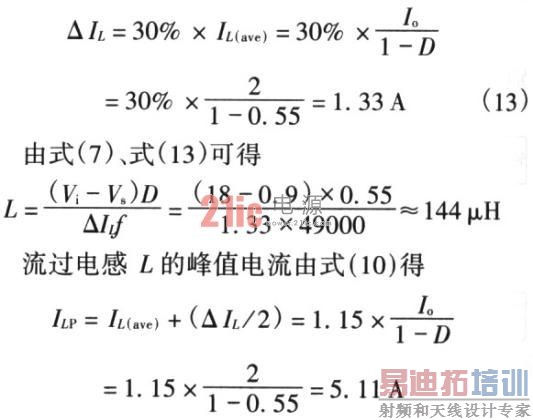

同时考虑在10%额定负载以上电流连续的情况，实际设计时可以假设电路在额定输出时，电感纹波电流为平均电流的20%~30%，因增加△IL可以减小电感L，但为不增加输出纹波电压而须增大输出电容C2，取30%为平衡点，即

L可选用电感量为140~200μH且通过5A以上电流不会饱和的电感器。电感的设计包括磁芯材料、尺寸、型号选择及绕组匝数计算、线径选用等。电路工作时重要的是避免电感饱和、温升过高。磁芯和线径的选择对电感性能和温升影响很大，材质好的磁芯如环形铁粉磁芯，承受峰值电流能力较强，EMI低。而选用线径大的导线绕制电感，能有效降低电感的温升。

3.2 输出电压取样电阻R1、R2

因UC3842的脚2为误差放大器反向输入端，芯片内正向输入端为基准2.5v，可知输出电压Vo=2.5(1+R1/R2)，根据输出电压可确定取样电阻R1、R2的取值。

由于储能电感的作用，在开关管开启和关闭时会形成大的尖峰电流，在检测电阻Rs上产生一个尖峰脉冲，为防止造成UC3842的误动作，在Rs取样点到UC3842的脚3间加入R、C滤波电路，R、C时间常数约等于电流尖峰的持续时间。

3.3 开关管S

开关管的电流峰值由式(10)得

Iv(max)=ILP=5.11A

开关管的耐压由式(11)得

Vds(off)=Vo+Vf=40+0.8=40.8V

按20%的余量，可选用6A/50V以上的开关管。为使温升较低，应选用Rds较小的MOS开关管，要考虑的是通态电阻Rds会随PN结温度T1的升高而增大。

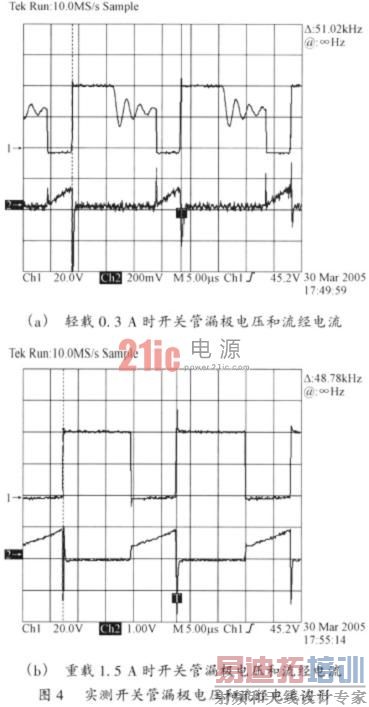

图4为实测开关管的开关电压波形和电流瞬态波形图。

[p]

3.4 输出二极管D和输出电容器C2

升压电路中输出二极管D必须承受和输出电压值相等的反向电压，并传导负载所需的最大电流。二极管的峰值电流Id(max)=ILP=5.11A，本电路可选用6A/50V以上的快恢复二极管，若采用正向压降低的肖特基二极管，整个电路的效率将得到提高。

输出电容C2的选定取决于对输出纹波电压的要求，纹波电压与电容的等效串联电阻ESR有关，电容器的容许纹波电流要大于电路中的纹波电流。

电容的ESR<△Vo/△IL=40x1%/1.33=O.3Ω。

另外，为满足输出纹波电压相对值的要求，滤波电容量应满足

根据计算出的ESR值和容量值选择电容器，由于低温时ESR值增大，故应按低温下的ESR来选择电容，因此，选用560μF/50V以上频率特性好的电解电容可满足要求。

3.5 外补偿网络

UC3842误差放大器的输出端脚l与反相输入端脚2之间外接补偿网络Rf、Cf。 Rf、Cf的取值取决于UC3842环路电压增益、额定输出电流和输出电容，通过改变Rf、Cf的值可改变放大器闭环增益和频响。为使环路得到最佳补偿，可测试环路的稳定度，测量Io脉动时输出电压Vo的瞬态响应来加以判断。

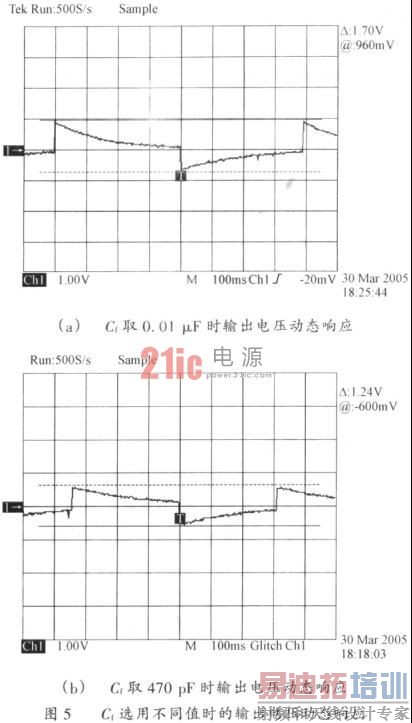

图5为Cf选用0.0lμF和470pF时动态响应控制波形的区别，上冲下降幅度和复位时间都有差别。

3.6 斜坡补偿

在实用电路中，增加斜坡补偿网络，一般有二种方法，一是从斜坡端脚4接补偿网络Rx、Cx至误差放大器反相输入端脚2，使误差放大器输出为斜坡状，再与Rs上感应的电压比较。二是从斜坡端脚4接补偿网络Rx、Cx到电流感应端脚3，将在Rs的感应电压上增加斜坡的斜率，再与平滑的误差电压进行比较，作用是防止谐波振荡现象，避免UC3842工作不稳定，同时改善电流型控制开关电压的噪声特性。本文采用方法二。

3.7 保护电路

当UC3842的脚3电压升高超过1V或脚1电压降到1V以下，都可使PWM比较器输出高电平，造成PWM锁存器复位。根据UC3842关闭特性，可以很容易在电路中设置过压保护和过流保护。本电路中Rs上感应出的峰值电流形成逐个脉冲限流电路，当脚3达到1V时就会出现限流现象，所以，整个电路中的电感磁性元件和功率开关管不必设计较大的余量，就能保证稳压电路工作可靠，降低成本。

4 结语

按以上原理和计算设计丁输入18V，输出40V的80W升压DC/DC电路，整个电路调试容易，工作稳定，可靠性高，效率达80%以上，特别是成本低，已应用于实际设备中。另外，可根据具体的电路指标要求，对电路灵活控制、变动，设计出其他的应用电路。
