PFC集成控制电路UC3854A／B［4］

　UC3854A／B是一种高功率因数校正器集成控制电路新的芯片。它是在UC3854芯片基础上的一种改进设计。其特点是：可以控制Boost PFC电路的交流输入端功率因数，使其接近于1；限制输人电流的THD〈3％；采用平均电流控制法，恒频缉制，电流放大器的频带较宽（5 MHz）等。

　　UC3854A／B芯片的内部电路包括：电压放大器VA，模拟乘法器／除法器M，电流放大器CA，固定频率脉宽调制器PWM，功率MOS管的门极驱动器，7.5V基准电压（1％误差），以及软启动、输人电压前馈、输入电压钳位、过流保护比较器等。其内部电路如图1（a）所示，电路的典型应用如图1（b）所示。

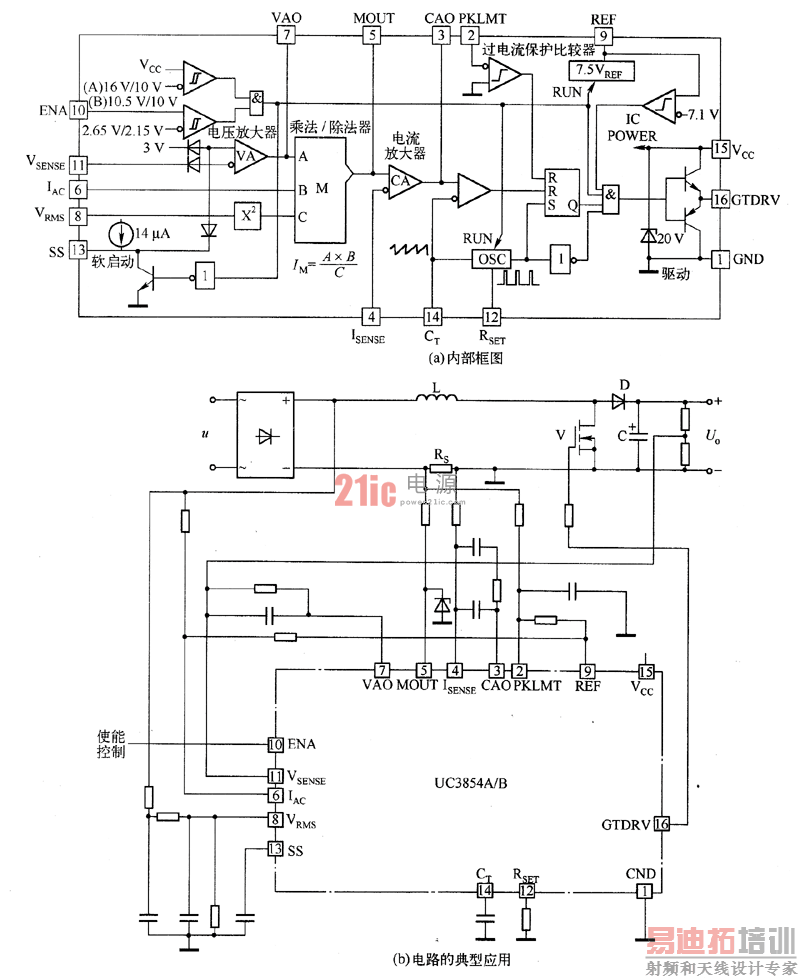

　　图1  UC3854A／B控制的Boost PFC转换器

　　由图1可知，控制器的电压补偿网络跨接在VA的输出端VAO和VA的负输入端VSENSE；电流补偿网络跨接在CA的输出端CAO和CA的负输人端ISENSE。

　　UC3854A／B可以直接驱动MOS管，驱动电流峰值为1.5A；开关频率由RSET和CT引脚的电阻、电容数值设定；软启动时间由SS引脚对地的外接电容决定。

　　由图1（b）可知，UC3854A／B对转换器的采样信号包括：①从电压放大器VA的负输人端VSENSE引脚，通过分压电阻采样转换器的输出电压；②从VRMS引脚，通过两级RC滤波网络，采样交流电源电压有效值URMS；③从IAC引脚采样交流整流输入电压波形信号（通过外接电阻和内部电路将电压信号转换为电流信号，即该引脚信号IAC与交流整流输人电压的瞬时值成正比）；④从MOUT、ISENSE引脚差动输人电感电流采样信号，实现平均电流控制。同时也从PKLMT引脚采样输人电流信号，实现过流保护。图1中用采样电阻飞（分流器）采样电流信号，也可以用脉冲变压器分别采样开关管V和二极管D的电流，再合成为输入电流。

　　UC3854A／B芯片内模拟乘法滁法器的输出信号IM（由MOUT引脚输出）作为电流基准，乘法／除法器的输入信号有3个：电压调节器VA的输出信号VAO、交流整流输人电压瞬时值采样信号IAC（约250μA）和输入电压有效值采样信号VRMS（约1.5～4.77 V）。它们的数值关系是：

　　式中，K＝－1是一个比例系数。

　　从VAO中减去1.5 V是芯片设计的要求；式中除以V²RMS起了电压前馈（Feedforward）的作用，使输人电压变化时，输人功率稳定。例如，设VAO不变，而输人电压增加了一倍，IAC和VRMS（均与输人电压成正比）也增加一倍；V2RMS则变为4倍，由上式可知，IM将减半，从而通过控制调节使输人电流减半，结果输人功率保持不变。
