解决准方波谐振电源的谷底跳频问题

  准方波谐振转换器也称作准谐振（QR）转换器，使反激式开关电源（SMPS）设计的信号电磁干扰（EMI）更低及满载能效更高。然而，由于负载下降时开关频率升高，必须限制频率漂移，避免额外的开关损耗。传统准谐振控制器采用频率钳位技术来限制频率漂移。当系统开关频率到达频率钳位限制值时，就发生谷底跳频：控制器在两种可能的谷底频率选择中来回跳动，导致变压器工作不稳定及产生噪声。克服这个问题的一种新技术是在负载降低时改变谷底频率，从而逐步降低开关频率。一旦控制器选择某个谷底，它就保持锁定这个谷底频率，直到输出功率大幅变化：这就是安森美半导体新近引入的谷底锁定技术。

　　本文除了简要介绍准谐振电源，还将进一步阐释谷底跳频问题，介绍解决这问题的谷底锁定技术，并分享实验结果支持理论研究的的实际应用案例。

　　准方波信号简介

　　准方波谐振电源通常也称作准谐振电源，广泛用于笔记本适配器或电视电源。这种架构的主要特征就是零电压开关（ZVS）工作，这种技术能降低开关损耗，帮助弱化电磁干扰（EMI）信号。变压器去磁完成后，在电压位于MOSFET漏极节点处存在的电感电容（LC）网络谐振导致的自由振荡（即“谷底开关”）的最低值时导通MOSFET，从而实现ZVS工作。这个网络实际上由初级电感Lp和漏极节点处的寄生电容Clump组成。

图1：MOSFET在谷底导通

　　准谐振电源的开关频率取决于负载条件，本质上变化幅度很大。不利的是，负载降低时开关频率增加，导致轻载能效欠佳，因为开关损耗的预算增加了。要改善轻载能效，必须找出方法来将开关频率钳位降至更低。

　　传统准谐振转换器

　　传统准谐振控制器包含内部定时器，防止自激（free-running）频率超过上限。频率限制值通常固定为125 kHz，从而使频率保持在CISPR-22 EMI规范的150 kHz起始点频率之下。下图是带有8 s定时器以钳位开关频率的准谐振控制器的内部架构简图。

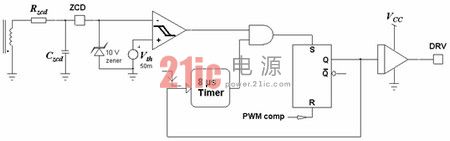

图2：传统准谐振控制器电路图。

　　为了导通MOSFET，不仅要以过零检测（ZCD）比较器来检测谷底，而且8 us定时器还必须已经结束计时（图2）。如果在8 s的时间窗口内出现谷底，就不允许MOSFET启动。因此，功率MOSFET的关闭时间只能通过一个自由振荡周期内的不同阶跃（step）来改变。

　　在低线路电压和高输出负载时，变压器的去磁时间较长，会超过8 s：控制器将在第一个谷底导通MOSFET。然而，随着功率需求降低，去磁时间缩短，而当去磁时间缩短至低于8 s时，频率就被钳位。在这种情况下，变压器的磁芯将被指示在8 s定时器结束之前复位（表示次级端电流已经到零及内部磁场已返回至零）。MOSFET不会立即重启，8 s时间窗口会使MOSFET保持在阻断状态，而某些谷底会被忽略。如果输出功率电平使得逐周期能量平衡所需关闭时间降到两个邻近谷底之间，电源将以大小不等的开关周期工作：这就是所谓的谷底跳频。较长的开关周期会被较短的开关周期补偿，反之亦然。在图3中，2或3个周期的第一种谷底开关之后，跟随的是1个周期的第二种谷底开关。谷底跳频现象使开关频率产生很大变化，而这变化会被大峰值电流跳变补偿。而电流跳变导致变压器中产生可听噪声。

图3：谷底跳频：控制器频率在两个邻近谷底之间来回跳动

　　单独钳位开关频率可以解决轻输出负载条件下的不稳定问题，但不会改善该特定工作点的能效。因此，传统准谐振转换器中，频率钳位要么涉及跳周期电路，要么涉及频率反走电路。

　　频率反走

　　频率反走电路通常是压控振荡器（VCO），在频率钳位时降低开关频率（图4）。通过降低工作频率，开关损耗也得以降低，轻载能效相应改善。然而，在频率反走模式期间，MOSFET导通事件仍然与谷底检测同步：控制器频率在两个邻近谷底之间来回跳动时发生谷底跳频，同样导致准谐振电源中出现可听噪声。

图4：带频率反走的准谐振模式

　　这种技术带来的另一项约束就是满载和输入电压较低时最低频率的选择。实际上，频率钳位要求选择较低的最低频率，而且这个值必须高于可听频率范围（通常约30 kHz）。由于这较低的最低频率，初级电感值因而增加以提供必要的输出功率，变压器尺寸也相应地增大。

　　解决谷底跳频问题

　　一种避免谷底跳频问题的新方案，是在输出负载变化时，从某个谷底位置变到下一个/前一个谷底位置 ，并将控制器频率锁定在所选位置。这叫做“谷底锁定”技术。一旦控制器选定在某个谷底工作，它就保持锁定在这个谷底，直到输出功率大幅变化。实际上，可以通过监测反馈电压VFB来观测输出功率变化。需要计数器来给谷底计数。谷底锁定乃是通过使电源在特定输出负载下能有两个可能的工作点来实现。因此，当输出负载值使逐周期能量平衡所需的关闭时间介于两个邻近的谷底之间时，峰值电流允许增高到足以在下一个谷底找到稳定的工作点。

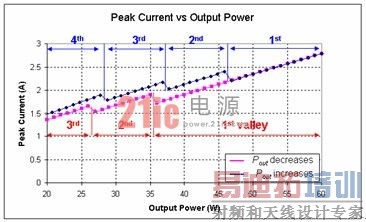

图5：就每个输出负载而言，在2个邻近的谷底中间都有相应的工作点

　　由于使用了这种技术，谷底跳频不稳定问题就不再存在，而且变压器中也听不到可听噪声。

　　这种技术的另一特征是其提供自然的开关频率限制。实际上，每次控制器谷底递增时，频率就以不同阶跃来降低，如图6所示。开关频率的降低取决于自由振荡周期：

（1.1）

　　其中：  -Lp是初级电感

　　-Clump包括功率MOSFET漏极处存在的所有寄生电容（输出电容COSS，变压器电容等）

　　图6描绘了使用带谷底锁定功能的控制器（如安森美半导体的NCP1380）的适配器开关频率的变化过程。输入电压为均方根115 V时，开关频率漂移限制在65 kHz到95 kHz之间，且不须使用任何频率钳位。 [p]

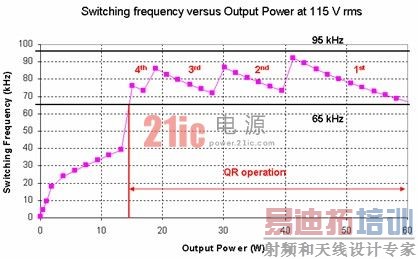

图6：带谷底锁定功能的控制器开关频率相对于输出功率的变化

　　这种技术的另一优势在于优化了整个负载/输入电压范围（特别是高输入电压条件下）的能效。高输入电压时，不再有零电压开关工作：开关损耗增加。因此，举例来说，在第二个谷底而不是在第一个谷底工作或是在第三个谷底而不是在第二个谷底工作更有优势，从而使电源能够以较低的频率开关。图7很好地描绘了这种情况，此图中显示了控制器在第三个谷底或第四个谷底工作时，输出功率在24 W到34 W之间时的能效变化。从图中可以看出，在第四个谷底导通MOSFET提供的能效比在第三个谷底导通MOSFET高出0.3%。开关频率在第四个谷底时比在第三个谷底时低15 kHz。

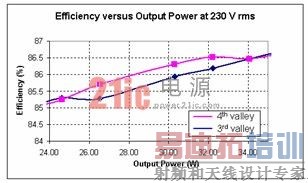

图7：第三个谷底工作和第四个谷底工作实际应用案例中的能效差异

　　在集成电路中应用谷底锁定技术

　　安森美半导体制造的准谐振控制器NCP1379和NCP1380中应用了谷底锁定技术。实际上，使用了一组比较器在反馈引脚监测电压，并将信息馈送给计数器。每个比较器上的磁滞会锁定工作谷底。因此，就给定输出功率而言，有两种可能的工作点：确保稳定工作而没有谷底跳频。为了进一步提升轻载能效，基于压控振荡器的频率反走电路在输出功率减小时降低开关频率。下图显示的是NCP1380控制的19 V、60 W准谐振适配器的电路图。

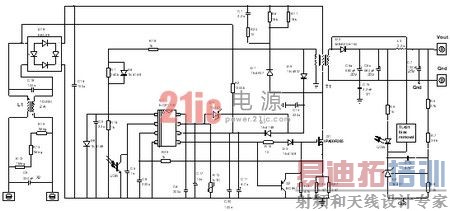

图8：应用NCP1380的60 W适配器电路图

　　由于使用了谷底锁定技术，这控制器在负载下降时改变谷底（从第一个谷底到第四个谷底），而不会有任何不稳定问题。这帮助扩展准谐振工作范围，在230 Vrms时功率低至20 W。下面的过滤器截图显示了230 Vrms输入电压下负载降低时的工作谷底。没有观测到谷底跳频。

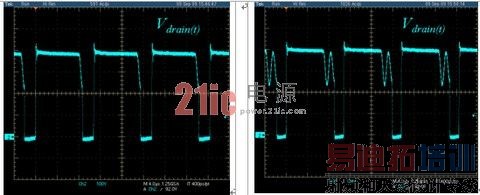

图9：60 W、230 V rms时的第一个谷底       图10： 45 W、230 V rms时的第二个谷底

图12： 24 W、230 V rms时的第四个谷底         图11： 30 W、230 V rms时的第三个谷底

　　锁定技术优化了完整线路电压/负载范围下的能效，并提升了总体能效：

　　Vin = 115 V rms时，测得的平均能效为87.9%

　　Vin = 230 V rms时，平均能效为87.7%，高于“能源之星”EPA 2.0标准中规定的87%限制值

　　输出轻载时，通过频率反走电路进一步提升了能效。在0.7 W输出功率情况下，适配器从交流主电源消耗的功率低于1 W。下表总结了轻载时的能效：

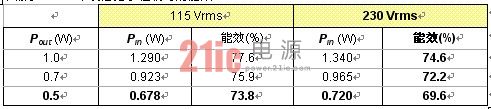

表I：轻载能效

　　频率反走技术通过降低开关频率，也降低了适配器在待机模式（表示没有输出负载连接至适配器）下消耗的功率。230 Vrms时，适配器在待机模式下从交流主电源（含X2电容的放电电阻）消耗的功率为85 mW，这对未配备高压启动电路的控制器而言是相当优秀的结果。

表II：空载能耗

　　结论

　　传统准谐振控制器容易受到所谓的谷底跳频问题的影响，因为谷底跳频会产生大小不同的开关周期，并在变压器中产生可听噪声。在某些线路电压/负载条件下，当逐周期能量平衡所需的关闭时间降到两个邻近谷底之间时，会出现谷底跳频。为了解决这个问题，本文介绍了谷底锁定技术。这种技术使电源能够在给定输出负载条件下选择两个可能的稳定工作点，不仅不稳定问题随之消失，而且在结合使用压控振荡器的情况下，这种应用中的能效数值明显升高。基于NCP1380控制器的实际测试结果证实了这种方法的有效性。
