CCM和DCM反激式转换器的电流波形

由反激式转换器的基本工作原理可知：在主开关管开通ton期间，变压器储能；在主开关管关断toff期间，变压器释放磁能并输出给负载。当一个开关周期Ts结束时，变压器的储能若没有完全释放到零，则可以认为反激式转换器工作于CCM模式。其特点是，在一个开关周期内变压器初级绕组和次级绕组交替有电流流过。反之，开关周期结束时，变压器储能完全释放，则反激转换器工作于DCM模式。其特点是，在toff期间，有一段时间转换器的输入、输出电流均为零。

　　CCM反激式转换器工作于CCM和DCM时，开关电流ir和负载电流ir的波形分别如图（a）和（b）所示。若iv的峰值为Ip，则的峰值为I＇p，


　　式中，n为变压器初、次级绕组的匝数比。

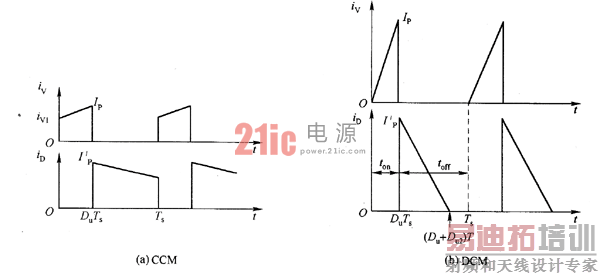

　　图1 反激式转换器的输人、输出电流波形


　　图1为反激式转换器（注意：不是反激PFC转换器）的稳态电流波形，因此，电流峰值为常数。实际上，对反激式PFC转换器来说，为了实现功率因数接近于1，每个开关周期的电流峰值跟随输入电压μ波形变化而变化。

　　CCM反激式转换器的输人、输出电流波形接近于矩形如图1（a）所示，但幅值（波幅）按一定斜率上升或下降。DCM反激式转换器的输入、输出电流波形为三角波如图1（b）所示。而且在t∈［（Du＋Du2）Ts,Ts］期间，负载电流和开关电流均为零。占空比Du＝ton/Ts,DU2TS则为toff时间内输出二极管的导通持续时间。
