降压DC-DC转换器的基础

1.DC/DC转换器抑制纹波的必要性和用途

电源的构成

采用线性电压调整器还是DC/DC转换器

在讨论机器的电源构成时，是否在为采用线性电压调整器还是DC/DC转换器而烦恼 当LSI的工作电压下降，工作于1.8V或1.2V工作时，如线性电压调整器用于来自5V线路或锂离子电池的驱动时，将产生大量的热损耗，不能有效地使用能量效率。众所周知，在这种情况下如果使用降压DC/DC转换器，能高效率地转换电压。但是，如使用DC/DC转换器，会立刻有许多例如产生噪声、外置零部件多而导致成本增高、设置定数的手续繁杂等由于使用时所需要的事情而阻碍使用的意见。

本次调查记录中，通过说明TOREX的DC/DC转换器XC9235/XC9236/XC9237的工作状况，来理解DC/DC转换器的基本特征和工作原理。此外，XC9235/XC9236/XC9237系列的外置零部件少，是不需调整定数的一种集中型DC/DC转换器，其特长在于同时满足低噪声和提高功率转换效率双方面，是应用与无线机器等深受欢迎的IC。

2.降压DC/DC转换器IC XC9235/XC9236/XC9237的特征

最近出现了很多只为外置零部件少的降压DC/DC转换器追加线圈和电容即可简单地达到工作目的的产品。这是因为只追加1只即使与LDO电压调整器相比也属小型的线圈来构成零部件，即可简单地得到高效率能源。

XC9235/XC9236/XC9237系列

特瑞仕半导体公司的XC9235/XC9236/XC9237系列产品，内置了采用P沟道MOSFET和N沟道MOSFET输出电流驱动器的降压同步调整型DC/DC转换器。由内部的IC来决定为稳定工作所需要的电路定数，外置零部件只需要产品目录中记载的输入和输出电容及线圈即可工作，是一体集中型DC/DC转换器。能提供高达60mA的输出电流。(参照图1)

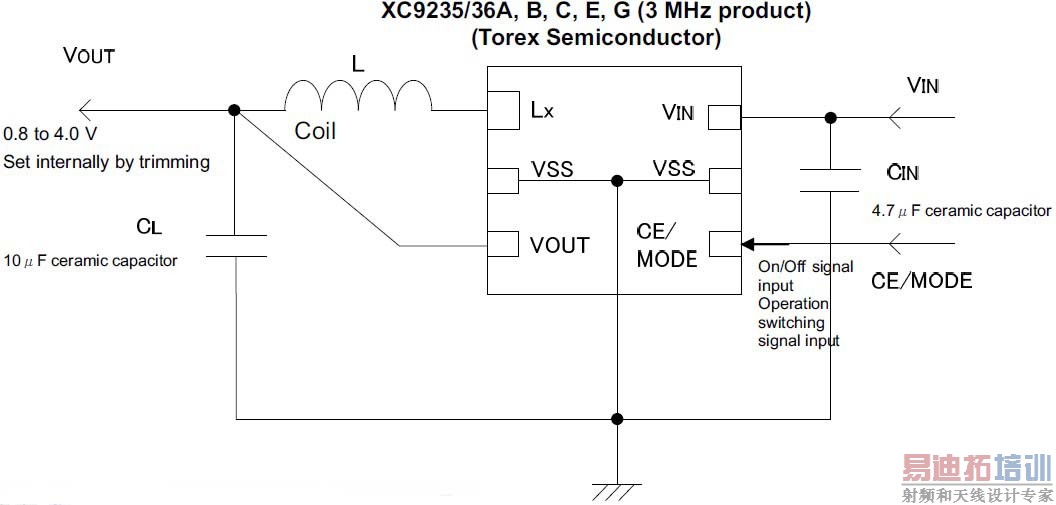

图1 XC9235/XC9236/XC9237系列标准电路
