65V、500mA 降压型转换器可轻易地容纳在汽车及工业应用中

引言

汽车和工业系统的发展趋势是采用电子部件取代机械式的功能部件，因而导致其所采用的微控制器、信号处理器、传感器和其他电子器件的数量成倍增加。这里的问题是：24V 车用电气系统和工业设备为电机和螺线管采用了相对较高的电压，而微控制器及其他的电子部件则需要低得多的电压。因此，存在着一种显而易见的需求，這就是需要从高输入电压产生非常低电压的紧凑型高效率降压转换器。

具一个可调输出低至 800mV 的 65V 输入、500mA DC/DC 转换器

LTC3630 是一款通用的突发模式 (Burst Mode) 同步降压型 DC/DC 转换器，其包括三种可通过引脚选择的预设输出电压。或者，也可以利用反馈电阻器将输出设定为低至 800mV。可通过单个电阻器设定一个 50mA至 500mA 的可调输出或输入电流限值。该拓扑的迟滞特性可提供固有的短路保护。通过把多个 LTC3630 并联在一起并将主器件的 FBO 连接至一个从器件的 VFB引脚，這便能提供较高的输出电流。该器件内置可调软起动。一个精准的 RUN 引脚门限电压可用于实现欠压闭锁功能。

具 300mA 输出电流限值和输入欠压闭锁功能的24V 稳压器

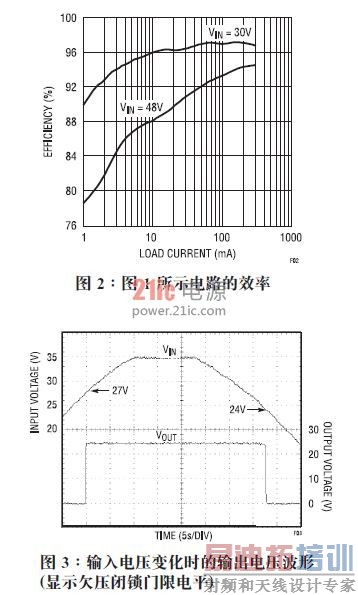

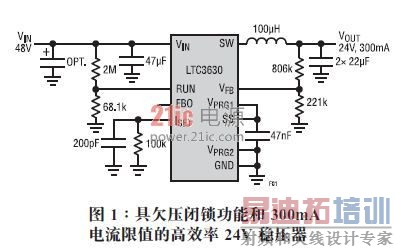

图 1 示出了一款 48V 至 24V 转换应用电路，其展现了LTC3630 的特性，包括欠压闭锁和输出电流限制。工作效率示于图 2。

RUN 引脚针对 27V (上升) 和 24V (下降) 的 VIN欠压闭锁门限电平进行设置。图 3 示出了 VOUT 与 VIN的关系曲线。该特性可确保 VOUT 仅在具备充足的输入电压时处于调节状态。

24V 输出电压可采用 800mV 1% 基准或预设电压之一来设置。该电路使用 5V 预设选项及反馈电阻器以设置输出电压。这提升了电路的抗噪声能力，并允许采用阻值较低的反馈电阻器。

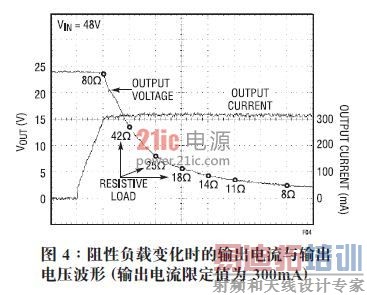

虽然 LTC3630 能提供高达 500mA 的输出电流，但图 1中的电路是针对 300mA 最大值进行设置的。从 ISET引脚输出及内部产生的 5μA 偏置电流在 ISET 电阻器两端产生一个电压，此电压决定了最大输出电流。图4 示出了当一个阻性负载从大约 100Ω 降到低至 8Ω 的輸出電壓，同时输出电流保持在接近 300mA 编程值的情况。此外，该 DC/DC 转换器中使用的迟滞拓扑还可提供固有的短路保护。 [p]

输入电流限值

图 5 示出了 LTC3630 另一项有用的特性。在该 5V 电路中，电流限值由一个连接在 VIN 和 ISET 之间的阻性分压器设定，该分压器在ISET 引脚上产生一个跟踪 VIN 的电压。这允许 VIN 控制输出电流，从而决定输入电流。

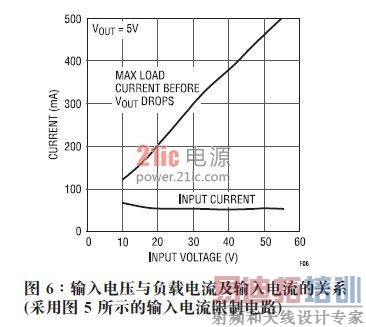

当 ISET 引脚上的电压增加时，转换器的电流限值将增大。图 6 示出了稳态输入电流与输入电压及可用输出电流 (在输出电压开始降至超出调节范围之前) 的关系曲线。当采用图 5 所示的参数值时，输入电流在10V 至 60V 的输入电压范围内被限制在大约 55mA。

结论

LTC3630 提供了适用于高效率、高电压应用的特性组合。其宽输出电压范围、可调电流能力和固有的抗短路操作使得该 DC/DC 转换器能轻松地应付要求严苛的应用。
