具数字电源管理功能的高性能单相 DC/DC 控制器

LTC3883 是一款单相同步降压型 DC/DC 控制器，其具有一个 PMBus 接口 (用于数字控制和监视) 和集成型 MOSFET 栅极驱动器。该器件既可独立工作，也可与支持 PMBus 的其他凌力尔特器件一起工作于数字式管理系统中。

LTC3883 具有以下特点：

4.5V 至 24V 输入电压范围和 0.5V 至 5.5V 输出电压范围

在 –40°C 至 125°C 的工作温度范围内实现了 ±0.5% 的输出电压准确度

PMBus ── 提供了可编程电压、电流限值、排序、裕度调节、OV/UV 门限、频率同步和故障记录功能

遥测回读包括 VIN、IIN、VOUT、IOUT、温度和故障

外部分压器用于设定芯片地址、开关频率和输出电压

输入电流检测和电感器 DCR 自动校准

具 IIN 检测功能的 1.8V/30A 单相数字电源

图 1 示出了一款具有电感器 DCR 电流检测功能的 7V 至 14V 输入、1.8V/30A 输出应用电路。为改善 DCR 电流检测的准确度，LTC3883 检测电感器温度并补偿 DCR 的 TC。这种方法可确保回读电流和过流限值的准确度。LTC3883 的控制环路采用峰值电流模式控制，可提供快速瞬态响应。图 2 示出了一个 10A 负载阶跃瞬变的典型波形。

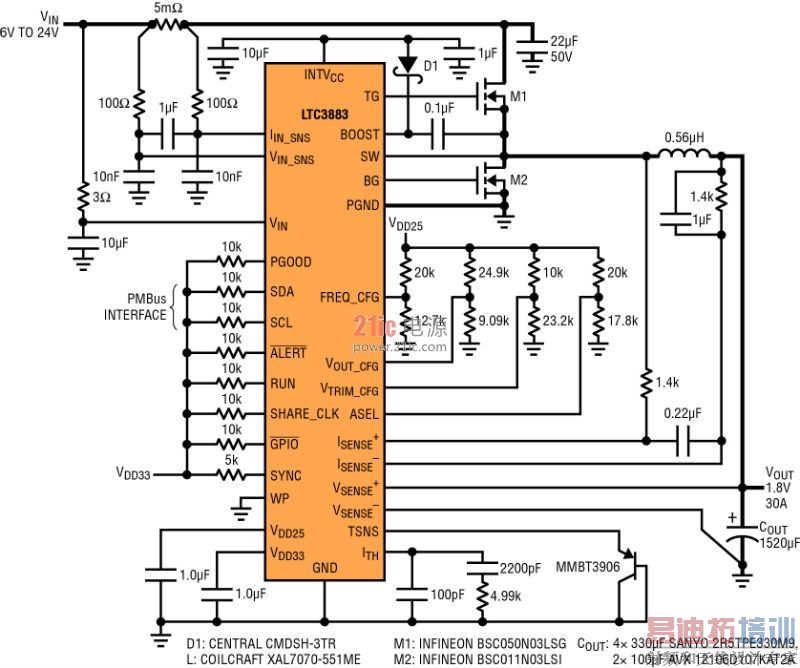

图 1：具 IIN 检测功能的 1.8V/30A 单相数字电源

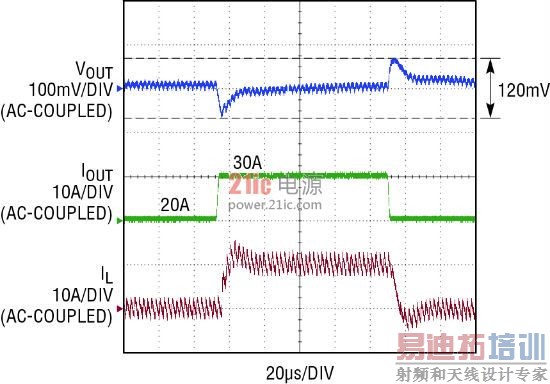

图 2：一个 10A 负载阶跃的瞬态性能

LTC3883 具有通过一个与降压转换器的输入侧相串联的电阻器 (如图 1 所示的 5mΩ 检测电阻) 进行输入电流检测的功能。检测电压由 LTC3883 的 16 位内部 ADC 转换为一个功率级输入电流。一个内部检测电阻器负责在 VIN 上检测芯片的电源电流，因此它能够提供芯片和功率级的输入电流测量。

电感器 DCR 自动校准

传统电感器 DCR 电流检测的问题是 DCR 的容差最大可达 ±10%，因而极大地限制了电流回读准确度。为解决这一问题，LTC3883 采用了一种专有的电感器 DCR 自动校准功能。图 3 示出了该电路的简化示意图。

图 3：DCR 自动校准

LTC3883 可准确地测量输入电流 (IIN) 和占空比 (D)，并根据下面的关系式对实际的 DCR 值进行校准：

利用这种自动校准方法，可将输出电流回读准确度控制在 3% 以内，这与电感器 DCR 容差无关。

[p]

1.2V/60A 三相数字电源

LTC3883 具有一个模拟电流控制环路，这使其非常适合于多相 (PolyPhase®) 操作。图 4 示出了三相单输出电路的一个例子，其将一个 LTC3883 和一个 LTC3880 用于 7V 至 14V 输入、1.2V/60A 输出应用。LTC3880 是一款具数字电源系统管理功能的两相同步降压控制器。这两颗芯片之间的互连简单明了。请注意一下 LTC3883 的输入电流检测电阻器怎样用来检测所有三相的总输入电流。

图 4：具 IIN 检测功能的 1.0V/60A 三相数字电源

图 5 示出了针对一个负载阶跃瞬变的动态均流。所有三相可均匀地分享电流。

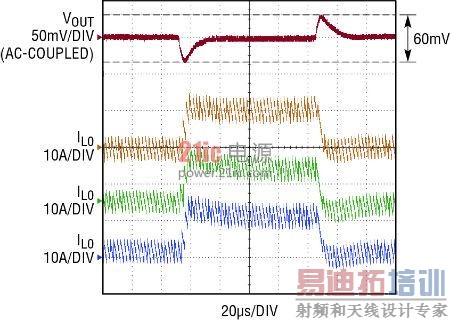

图 5：三相电源针对一个 30A 负载阶跃的瞬态性能

LTpowerPlay 开发

所有的数字电源管理功能皆可由基于 PC 的软件 LTpowerPlay 来控制，该软件可兼容凌力尔特所有的数字电源产品。借助 LTpowerPlay，设计人员就能轻而易举地设置和控制整个电源系统，而无需编写一行代码。无论是配置总线上的任何芯片，还是查验系统状态、读取遥测数据、检查故障状态和控制电源排序，均能轻松完成。

结论

LTC3883 整合了一个同类最佳的模拟 DC/DC 控制器与完整的数字电源管理功能部件及高精度数据转换器，能实现前所未有的性能和控制水平。可将多个 LTC3883与其他的凌力尔特 PMBus 产品配合使用，以优化多轨数字电源系统。功能强大的 LTpowerPlay 软件简化了复杂电源系统的开发。LTC3883 可用于电信、计算、数据存储和其他应用领域。
