基于数字电位器的直流电压信号系统的设计
录入:edatop.com 点击:
摘要:研究了一种基于数字电位器MAX5160的直流电压信号系统。通过按键输入期望的直流电压值,然后由微处理器ARM1138根据该数值对数字电位器进行控制,可以得到多级直流电压信号,并使该系统的最大误差为0.02V、电压信号范围为0~4.98V且精度为0.0112V。实验表明:所设计的直流电压信号系统具有灵活、方便、可靠测试的特点,并可输出多级直流电压信号。
1 引言
电子设备测试中广泛应用直流电压信号"人们要求产生这种信号的系统具有灵活、方便、可靠测试的特点。
目前,许多直流电压信号系统采用通过D/A器件产生直流电压信号的方法,由于测试时较死板、烦琐,并且需要经常校准"因此影响了电子设备的测试效率。
本文介绍了一种方法以克服上述方法的不足之处,该方法引入数字电位器MAX5160然后通过按键输入期望的直流电压信号的数值,再由微处理器ARM1138根据该数值对数字电位器进行脉冲计数控制"最后得到多级直流电压信号。
1 系统结构与原理
1.1 数字电位器MAX5160

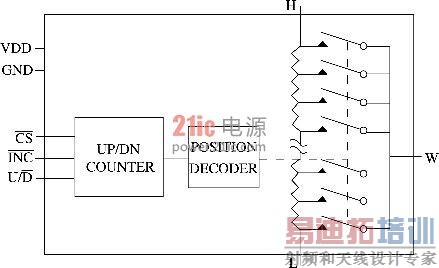

图1所示的是MAX5160的功能示意图。
图1 MAX5160的功能
