固定直流稳压电源 (二)

本例介绍的固定直流稳压电源电路，能产生+5V、-5V和+l2V共3组输出电压，可供采用正、负工作电源的数字电路或微处理器集成电路使用。

电路工作原理

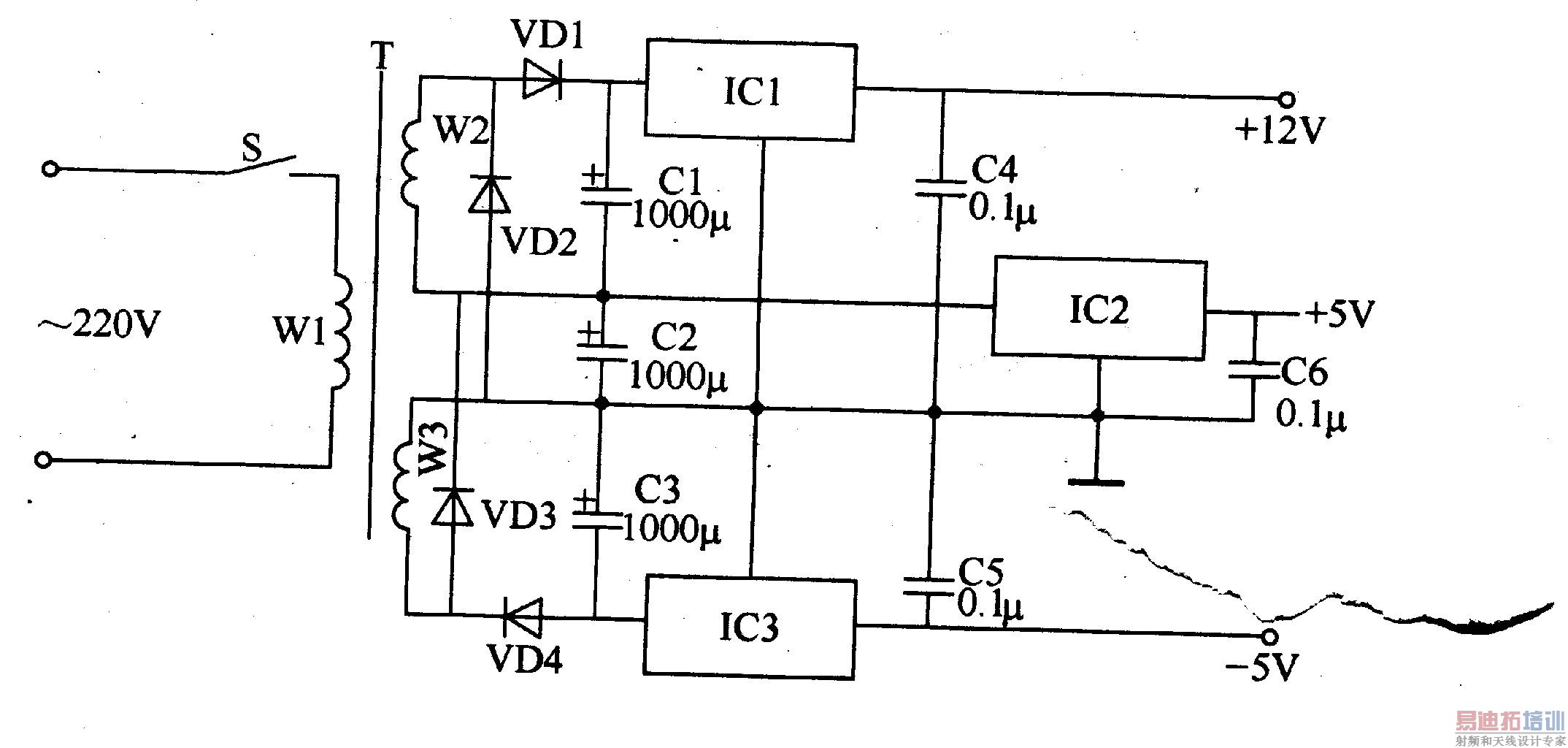

该固定直流稳压电源电路由输人变换电路和稳压电路组成，如图5-2所示。

输人变换电路由电源开关S电源变压器T、整流一极管VDl-VD4和滤波电容器Cl-C3组成。

稳压电路由三端稳压集成电路lCl-IC3和电容器C4-C6组成。

接通S，交流220V电压经T降压、VDl-VD4整流、Cl-C3滤波及IC1-1C3稳压后，分别产生+l2V、+5V和-5V电压。

电路中，VDl和VD4起半波整流作用，VD2和VD3起全波整流作用。ICI输入端电压由Cl和C2上的电压叠加 (正向相加)后提供;IC2和1C3的输入端电压分别由C2和C3提供。

元器件选择

Cl-C3均选用耐压值为16V的铝电解电容器;C4-C6均选用独石电容器。

VDl-VD4选用lN4001或lN4007型硅整流二极管。

ICl-IC3均选用固定式三端稳压集成电路，ICl型号为LM7812，lC2型号为LM7805，

IC3型号为LM7905。

S选用触点负荷为5A、250V的电源开关。

T选用3-5W、二次电压为双9V的电源变压器。
