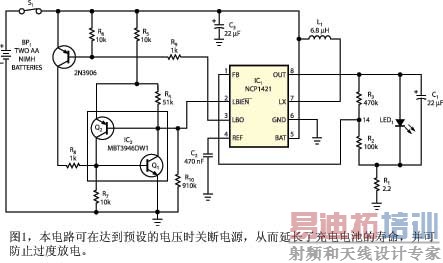

节省电池的自动闩锁电路

　尽管可充电电池有很多优点，但过度放电会遭到损坏，以及缩短使用寿命。图1中的电路可以在电池电压低于某个预设极限时关闭电池供电的电器，例如，用 NiMH（镍氢）电池供电的LED闪光灯。虽然本电路的目标是LED闪光灯，但它也可以适用于任何电池供电的设备。由于无法保证用户会拆下电池去重新充电，因此当电池电压掉到可用极限以下时该电路就锁住闪光灯，这也是一个有力的暗示，即到了重新充电的时间了。

　　虽然用一个简单的非闩锁型电压比较器就能切断电源，但去掉电池负载时会造成电压波动，比较器恢复电源时又会强制进入闪光模式。本电路可关闭闪光灯，并且除非用户用开关S₁手动接通灯，否则它会一直保持关断状态。

　　IC₁是On Semiconductor公司的600mA NCP1421 PFM升压同步整流DC/DC转换器，它构成电路的心脏，但这个基本电路适用于其它提供类似功能的转换器（参考文献1）。NCP1421的主要特性包括一个集成 LBI/EN（低电池输入/使能）和一个漏极开路LBO（低电池输出）。电路用两个 AA NiMH 电池供电工作，由一个普通的升压稳压器构成：一只电感器、输入和输出电容器，以及IC₁右侧的电流检测电路。R₃和R₂分压产生的LED正向电压，以及电流检测电阻器R₁上的电压共同产生一个反馈电压，与NCP1421的1.2V标称基准电压作比较。

　　在输入侧，IC₁的LBI/EN脚通过一个R₄、R₅和R₁₀组成的分压网络连接到电池上。当LBI/EN电压超过1.2V时，NCP1421保持使能状态。当LBI/EN电压降低到1.2V以下时，LBO检测脚为低电平，Q₃导通，为Q₁的基极提供电流。当Q₁导通时，Q₂的基极为低电平，锁住由Q₁和Q₂构成的虚拟可控硅（SCR），IC₂是集成式双晶体管MBT3946DW1。

　　另外，Q₁将LBI/EN脚锁定为低电平，以防止IC₁在卸除负载时再次导通。要重新起动这个电路，必须用开关S₁切断电路的电源。电阻器R₄、R₅和R₁₀为LBO检测器设定电池电压断点。R₅亦设定了SCR激活时电池流出的电流值。当电池电压跌至大约1.3V时，电路关闭，此时LBI/EN脚达到1.2V。
