免费为大家提供PCB加工的解答

录入:edatop.com    点击:
因为大家都是layout工程师,对于PCB加工并不熟悉。
那么我作为一个PCB销售工程师在PCB流程有过专业的培训,或多或少可以帮助大家在PCB设计阶段如何能够使得gerber拿到PCB工厂之后做尽量少的改动。
可以跟帖说,我会尽量解答。

我顶顶顶, 没有有问题吗》

请问:你知道PCB生产出来是怎样验证或是来料怎样检测PCB是否符合要求

PCB生产出来后。
主要是两方面:
线路是否PASS。
孔壁铜是否与层PAD连接完好。
再有如果有阻抗,测试阻抗是否达在允许误差范围内。

我有需要PCB加工的,可以联系我。 有问题可以提出。

我有需要PCB加工的,可以联系我。 有问题可以提出。

呵呵,这贴有点意思....

请问,我们常用的六层板,是怎么做出来的,中间2,3,4,5是两个双面的基板压合的,外面1,6是单独的铜箔吗?

请问LZ,PCB里面如果线路不做阻抗控制,而要求做PCB板厂做阻抗控制,能做吗(要做阻抗控制会标示出来),如果能做,是按照什么要做的,谢谢!

怎么还不行啊

请问激光空为1-3类型的,加工过程,谢谢!

一般是看 属于什么板,是HDI板 还是普通版。
各位可以联系我 具体说的。
如果是通孔板,一般可以 1-2,3-4,5-6 就可以压合了。
如果是HDI板一阶的,那么就和你说的那样类似了。
具体可以PM我的

不好意思 没明白你的意思
你是问 如果是1-3是激光孔 是怎么加工吗?

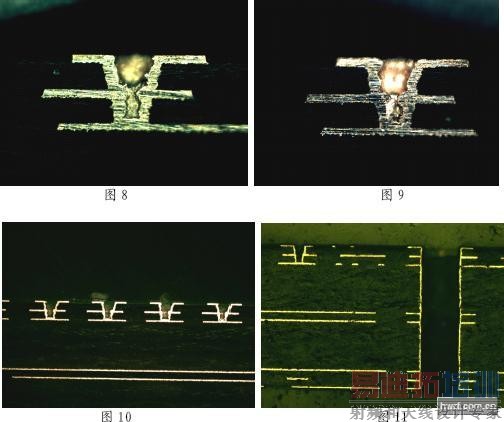

一般是这样的, 激光钻孔 1-3(2层孔处的铜皮蚀刻掉)之后电镀,填孔。
细节上方法比较多,主要是为了确保2阶孔的孔壁和层的链接的可靠性。
有不明白的可以联系我的。
QQ“87781655
最好发帖了。

没人问了吗/?

真的没有问题了?

有没有人有问题啊,尽管提啊

还是没有人提问 ,难道都放班。

有问题问问噢 。

楼主真辛苦,支持下!

请问下板厂报价时,打孔的数量是怎么算成本的?
还有现在好像流行一种内层埋孔无盘工艺。这样做是否对孔的过流能力有影响?

焊盘容易掉是怎么回事?

一般都会进行塞孔处理,不用担心这个的。

掉焊盘,
可能的原因很多
1. 基材和铜箔不牢固;
2. 在贴片是压力过大,将pad剥落;
3.PCB受潮,导致基材和铜箔牢固度差;
4.板材变形导致不牢固脱落;

这个问题相对比较复杂,因为要对你储存pcb以及使用PCB各个阶段都要考虑进去。

我在苏州,到江浙沪很容易,所以各位有需要加工HDI或者通孔板找我哈。
HDI 一阶到三阶, 通孔板双面到30层甚至更多层;
层数越低,需要的量越大,还请多多支持!

没人有问题吗?

有人问题快来问啊。

难道硬件工程师 都放假了?

请教楼主
1. 铜箔厚度为0.9qz 是什么意思
2. 阻焊材料是pp,那它的介电常数是多少
3. 你们做pcb的时候可不可以帮助实现阻抗要求。
4.机械控的最小孔径能达到多少,还是说设计时最好使用某些特定孔径方便你们加工
5. 激光孔径的最小孔径是多少,还是说设计时最好使用某些特定孔径。
