求助:帮忙分析一下该图
录入:edatop.com 点击:

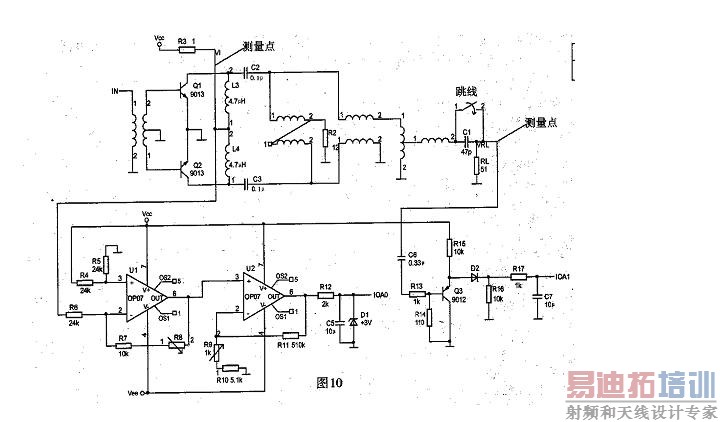

我有个调幅发射机的电路图,但是看不懂,请帮忙分析一下(包括数据)谢谢了!
给的条件是(简易调幅发射机,由调幅信号源和高频高效功率放大器组成。调幅信号源由LC振荡电路产生正弦波;锁相环芯片MC145152和双模分频器MC12017组成锁相环,将载波频率精确的锁定在15MHz,输出载波的稳定度和准确度达到2×10-6;振幅调制采用MC1496,调制度固定为30%,输出幅度调节范围宽;高频功率放大级应用功率合成技术,采用反相推挽功率合成电路,在50Ω负载上输出功率大于60mW。)
给的条件是(简易调幅发射机,由调幅信号源和高频高效功率放大器组成。调幅信号源由LC振荡电路产生正弦波;锁相环芯片MC145152和双模分频器MC12017组成锁相环,将载波频率精确的锁定在15MHz,输出载波的稳定度和准确度达到2×10-6;振幅调制采用MC1496,调制度固定为30%,输出幅度调节范围宽;高频功率放大级应用功率合成技术,采用反相推挽功率合成电路,在50Ω负载上输出功率大于60mW。)
