改进型全桥移相ZVS-PWM DC/DC变换器

录入:edatop.com    点击:

摘要:介绍了一种能在全负载范围内实现零电压开关的改进型全桥移相ZVS-PWM DC/DC变换器。在分析其开关过程的基础上,得出了实现全负载范围内零电压开关的条件,并将其应用于一台48V/6V的DC/DC变换器。

关键词:全桥DC/DC变换器;零电压开关;死区时间



0    引言

    移相控制的全桥PWM变换器是在中大功率DC/DC变换电路中最常用的电路拓扑形式之一。移相PWM控制方式利用开关管的结电容和高频变压器的漏电感作为谐振元件,使开关管达到零电压开通和关断。从而有效地降低了电路的开关损耗和开关噪声,减少了器件开关过程中产生的电磁干扰,为变换器提高开关频率、提高效率、降低尺寸及重量提供了良好的条件。同时保持了电路拓扑结构简洁、控制方式简单、开关频率恒定、元器件的电压和电流应力小等一系列优点。

    移相控制的全桥PWM变换器存在一个主要缺点是,滞后臂开关管在轻载下难以实现零电压开关,使得它不适合负载范围变化大的场合[1]。电路不能实现零电压开关时,将产生以下几个后果:

    1)由于开关损耗的存在,需要增加散热器的体积;

    2)开关管开通时存在很大的d i /d t ,将会造成大的EMI;

    3)由于副边二极管的反向恢复,高频变压器副边漏感上的电流瞬变作用,在二极管上产生电压过冲和振荡,所以,在实际应用中须在副边二极管上加入 R - C 吸收。

    针对上述问题,常见的解决方法是在变压器原边串接一个饱和电感 L s,扩大变换器的零电压开关范围[2][3]。但是,采用这一方法后,电路仍不能达到全工作范围的零电压开关。而且,由于饱和电感在实际应用中不可能具有理想的饱和特性,这将会导致:

    1)增加电路环流,从而增加变换器的导通损耗;

    2)加重了副边电压占空比丢失,从而增加原边电流及副边二极管电压应力;

    3)饱和电感以很高的频率在正负饱和值之间切换,磁芯的损耗会很大,发热严重。

    改进型全桥移相ZVS-PWMDC/DC变换器是针对上述缺点所提出的一种电路拓扑[4][5][6]。它通过在电路中增加辅助支路,使开关管能在全部负载范围内达到零电压开关,它在小功率(<3kW)电路中具有明显的优越性。由于在移相控制的全桥PWM变换器中,超前臂ZVS的实现相对比较简单,所以本文将不分析超前臂的开关过程,而着重分析滞后臂在增加了辅助支路以后的开关过程及其实现ZVS的条件。

1    改进型全桥移相ZVS-PWM DC/DC变换器

1.1    电路拓扑

    图1所示是一种改进型全桥移相ZVS-PWM DC/DC变换器,与基本的全桥移相PWM变换器相比,它只在滞后臂增加了由电感Lrx及电容Crx两个元件组成的一个辅助支路。

图1    电路拓扑

    在由 L rx及 C rx组成的辅助谐振支路中,电容 C rx足够大,其上电压 VC rx应满足

    VC rx V in(1)

则电感 L rx上得到的是一个占空比为50%的正负半周对称的交流方波电压,其幅值为 V in/2。电感上的电流峰值 IL rx(max)

    IL rx(max)=(2)

式中: V in为输入直流电压;

      T s为开关周期。

    电路采用移相控制方式,它的主电路工作原理也和基本的全桥PWM变换器完全一样。而辅助支路的存在,可以保证滞后臂开关管在全部负载范围内的零电压开通和关断。

1.2    电路运行过程分析

    由于移相控制的全桥PWM电路在很多文献上已经有了详细的探讨,所以本文不具体地分析其工作过程,只讨论滞后臂开关管的开关过程及其达到零电压开关的条件。为了便于分析,假设:

    ——所有功率开关管及二极管均为理想器件;

    ——所有电感及电容均为理想元件;

    ——考虑功率开关管输出结电容的非线性,有 C 1= C 2= C 3= C 4=(4/3) C oss,并记 C 3+ C 4= C ;

    ——考虑变压器的漏感 L lk

    ——由于电感 L rx及电容 C rx足够大,可以认为电感 L rx上电流 iL rx在死区 t d内保持不变。

    1) t 0时刻之前

    在 t 0时刻之前,如图2所示,变压器原边二极管D1,开关管S3,变压器副边二极管D5处于导通状态,变压器原边电流ip通过二极管D1和开关管S3流通,并在输出电压 nV o的作用下线性下降,电路处于环流状态,实际电流方向与电流参考方向相反。在 t 0时刻,变压器原边电流 i p( t 0)为

    i p( t 0)==- I 1(3)

式中: I 1是副边输出滤波电感 L f电流最小值反射到原边的电流值,显然, I 1的大小取决于负载情况。

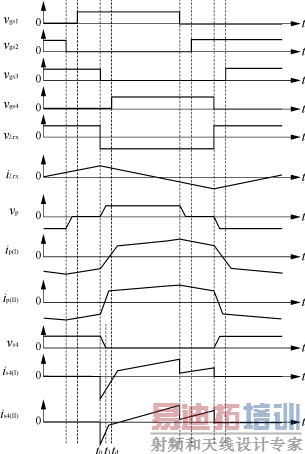

图2    电路主要波形(死区时间被放大)

图中下标(Ⅰ): i p( t d)≤ I 1时,(Ⅱ): i p( t )= I 1( t ≤ t d时)

    此时,辅助支路电感 L rx上电流 IL rx( t 0)为

    iL rx( t 0)= IL rx(max)(4)

    2) t 0~ t 1时间段

    在 t 0时刻,开关管S3在电容 C 3及 C 4的作用下零电压关断。从 t 0时刻开始,电路开始发生 LC 谐振,使 C 3充电, C 4放电,此阶段等效电路如图3所示,其中 C 为 C 3与 C 4的并联,变压器原边电压及电流为 v p和 i p,电容 C 上的电压及电流为 v c和 i c。在这时间段分别为

图3     t 0~ t 1时间段电路等效拓扑

    v p= L lk(5)

    i c= C (6)

    v p+ v c= V in(7)

    i p- i c= IL rx(max)(8)

    初始条件为

    i p( t 0)=- I 1, v c( t 0)= V in

    解方程式,并代入初始条件可得

    i p=-( IL rx(max)+ I 1)cos ωt + IL rx(max)(9)

    v p=( IL rx(max)+ I 1)sin ωt (10)

    v c= V in( IL rx(max)+ I 1)sin ωt (11)

    i c=-( IL rx(max)+ I 1)cos ωt (12)

式中: ω =1/为谐振角频率。

    这一谐振过程直到 t 1时刻,电容 C 4上的电压谐振到零,二极管D4自然导通,这一过程结束。这一时间段长度为

    t 1=arcsin(13) [p]

此时

    i p( t 1)=-( IL rx(max)+ I 1)cos ωt 1+ IL rx(max)= I 2(14)

    3) t 1~ t d时间段

    在 t 1时刻,D4导通,变压器原边电流 i p在输入电压 V in作用下线性上升。此阶段等效电路如图4所示。在这时间段有

    v p= V in(15)

    i p= I 2( t - t 1)(16)

图4     t 1~ t d时间段电路等效拓扑

此过程可分为以下两种情况。

    (1)在死区 t d结束时, i p( t d)≤ I 1,则在 t d时刻,原边电流为

    i p( t d)= I 2( t d- t 1)(17)

    (2)设在 t 2时刻( t 2< t d), i p( t 2)= I 1,则在时刻 t 2,这一过程结束。此后保持

    i p( t )= I 1( t 2<= t <= t d)(18)

    原边通过变压器向副边提供能量。在 t d时刻,原边电流为

    i p( t d)= I 1(19)

    开关管S4实现零电压开通的条件是在 t d时刻,开关管S4上电压为零,即 v c( t d)=0,必须满足

    i p( t d)<= IL rx(max)(20)

    4) t d时刻之后

    在 t d时刻,开关管S4开通,由于此时二极管D4处于导通状态,开关管两端的电压被箝位在零,所以开关管S4实现了零电压开通。

1.3    参数设计

    由于实际电路中 IL rx(max)足够大,谐振过程( t 0~ t 1)很快就完成了。电路实现ZVS的条件可以近似为

    1)在 t d<=2 I 1时,

    IL rx(max)>= t d- I 1+ I x(21)

    2)在 t d>2 I 1时,

    IL rx(max)>= I 1+ I x(22)

式中: t d为死区时间;

      I x为满足在死区时间内完成S3充电,S4放电所需要的最小电流。

    I x=(23)

可见,只要在

    I 1( t )=(24)

时,电路能满足ZVS条件,那么电路在全部负载范围内都能实现ZVS。

    根据以上分析,满足滞后臂在全部负载范围都能实现ZVS的条件为

    IL rx(max)>- I 1( t )+ I x(25)

则辅助支路电感 L rx

    L rx<=疲26)

假设在整个工作过程中电容 C rx电压变化不超过5%输入电压 V in,则有

    C rx>=牛27)

2    实验结果

    利用以上分析应用于一48V/6V实验电路,该电路的主要数据为:

    1)输入直流电压 V in=48V;

    2)输出直流电压 V o=6V;

    3)满载输出电流 I o(max)=40A;

    4)主电路开关频率 f s=50kHz;

    5)死区时间 t d=200ns;

    6)变压器变比 n =10∶2;

    7)变压器漏感 L lk=2.2μH;

    8)主开关管采用IRF530,输出结电容 C oss=215pF。

    根据以上分析,利用式(23)~式(27),辅助谐振支路的参数为

    L rx=50μH, C rx=5μH

    图5,图6及图7是该实验电路滞后臂在开关过程中的开关管电压 v DS和驱动电压 v GS的实验波形。由图可见,开关管在全部负载范围内实现了零电压开关。

图5    空载状态滞后臂下管实验波形( I o=0.05A)

图6    临界状态滞后臂下管实验波形( I o=12.5A)

图7    满载状态滞后臂下管实验波形( I o=40A)

3    结语

    本文所讨论的改进型全桥移相ZVS-PWM DC/DC变换器不仅保持了全桥移相PWM电路拓扑结构简洁、控制方式简单的优点,而且保证了滞后臂在全负载范围内实现零电压开关。同时,辅助支路是无源的,容易实现且基本上不影响变换器的可靠性。
