TPS55010低功耗隔离反激电源转换方案

TI公司的TPS55010是集成了FET的3V-6V输入隔离反激DC/DC电源转换器,是一种变压器驱动器,为隔离的接口如RS-485和RS-232 提供隔离的电源.电源功率达2W,开关频率可从100 kHz到2000 kHz调整,具有逐个周期的限流特性,主要用在隔离的RS-485/RS-232电源,隔离的CAN收发器,IGBT栅驱动器的浮电源,电源自动化控制,工业过程控制,隔离的数据采集以及通信接口等.本文介绍了TPS55010主要特性,以及应用电路,低功耗绝缘反激转换器TPS55010EVM-009主要特性, 性能指标和电路图,材料清单, PCB布局图.

　　TPS55010是一个变压器驱动器，设计为隔离接口，如RS - 485和RS - 232，隔离电源从3.3V或5V输入电源。

　　该设备使用的初级反馈固定频率电流模式控制和半桥式功率级来调节输出电压的功率高达2W的。开关频率可调，从100 kHz到2000年使解决方案尺寸，效率和噪声千 赫可进行场外交易。其开关频率设置电阻或与外部时钟同步用RT / CLK引脚。为了尽量减少浪涌电流，小电容连接的SS引脚。 EN引脚用作一个使能引脚，或增加2.6V的默认输入UVLO电压。

　　该TPS55010可在一个散热片，提供了热增强型16引脚QFN封装。

　　TPS55010主要特性：

　　隔离Flybuck™拓扑

　　初级反馈

　　100千赫到2000 kHz开关频率

　　到外部时钟同步

　　可调式慢启动

　　可调输入电压UVLO

　　开漏故障输出

　　逐周期电流限制

　　热关断保护

　　采用3mm × 3mm 16引脚QFN封装

　　TPS55010应用：

　　隔离RS-485/RS-232电源

　　隔离的CAN收发器

　　悬浮电源IGBT的栅极驱动器

　　电力自动化控制

　　工业过程控制

　　隔离数据采集

　　桥梁地基差异

　　噪声免疫通信接口

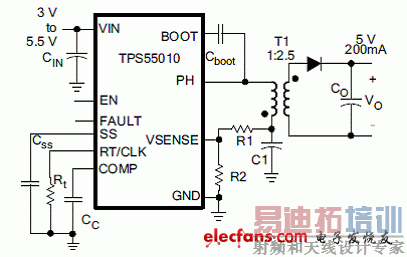

　　图1.TPS55010简化电路图
