零电流关断(ZCS)PWM DC/DC变换器电路 及时序分析

录入:edatop.com    点击:

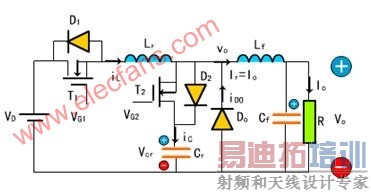

零电流关断(ZCS)PWM DC/DC变换器电路图

拓扑结构:Buck DC/DC ZCS PWM变换器。主开关T1(包含反并联二极管D1),辅助二极管T2(D2是T2的反并联二极管)。

假设:二极管开关管均为理想器件;电感、电容均为理想元件;Cr足够大,Lf足够大,Lf>>Lr,这样在一个开关周期中,输出电压为Vo不变,If保持为Io不变,这样Lf和Cf以及负载电阻可以看成一个电流为Io的恒流源。

开关状态:在一个开关周期Ts中,变换器有五种开关状态,每种开关状态对应一个等效电路。

t<t0时,开关状态1前的状态,主开关T1和辅助开关T2处于断态,谐振电容Cr电压为零,续流二极管Do导通,iDo=Io。

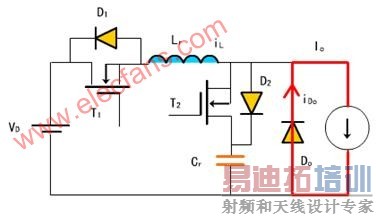

零电流关断(ZCS)PWM DC/DC 变换器电路图
