降压型LED驱动电源系统设计

录入:edatop.com    点击:

序 言

LED 即发光二极管,是一种半导体固体发光器件。它是利用固体半导体芯片作为发光材料,在半导体中通过载流子发生复合放出过剩的能量而引起光子发射,直接发出红、黄、蓝、绿、青、橙、紫、白色的光。

LED 一般被称为第四代照明光源或绿色光源,具有高节能、利环保、寿命长、体积小、高亮度等特点,可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域;LED 灯作为一种新的照明用光源,正在逐渐得到大规模和大范围内的应用;LED 照明灯自身在节能,长寿,高能效,亮度方便可调节等方面的优异特性也符合现在倡导的低碳,环保的大趋势;目前,LED 照明在LED 背光,LED广告灯,LED 幕墙,大功率LED 路灯,LED 节能灯及日光灯,LED 显示等领域得到广泛深入的应用;预计在未来几年内,LED 灯将可能逐渐进入家庭照明,室内外照明等领域,成为一种重要的照明光源。决定 LED 灯的性能和寿命的核心部分是LED 恒流驱动电路,LED 灯的寿命(光亮度衰减)与驱动电流的稳定性和电流纹波或杂讯息息相关,LED 灯的可靠性主要取决于驱动芯片的可靠性和各种安全保护措施。

一 XL4011 LED 驱动电源方案

[1] 应用简要说明

XL4011 是一个150kHz 的固定频率PWM 降压DC-DC 转换器,1.2A 电流负载能力,该电路应用简单,外部元器件比较少。鉴于LED 领域的系统需求,内部除了常规的过流保护,过温度保护,输出短路保护外,还内置了专用LED 的CC,OVP;

CC 是通过电阻RCS 测量LED 电流并实现电流模式控制,在正常工作情况,LED 电流由0.155V 的PWM 控制器内部参考电压除以RCS 电阻值所决定。即I=0.155V/RCS,因为RCS 两端的电压降在正常工作条件下将一直保持在0.155V;

OVP 是通过电阻R1 和R2 测量输出电压并实现电压模式控制,一般OVP 设置为比正常输出电压高10%.在芯片正常工作的时候,CC 起作用;当CC 这一路出现问题,OVP 钳位输出电压,使LED 不会承受较大功率而烧毁!

PWM 调光这一块也可以调节4 脚FB 来实现,FB 基准为1.235V,一旦这一点电位高于1.235V,关闭输出!低于1.235V 芯片工作!由于芯片本身的频率只有150K,所以在一定占空比的条件下,PWM调光的速率不应该太快,建议在100KHZ-300KHZ使能端EN 脚控制芯片输出,EN 脚电位为低电平(0.8V 以下)或者悬空的时候,芯片有输出!EN脚电位为高电平(1.4V 以上),芯片关断输出!

其他几款同类型芯片如下:XL4001,XL6002,XL4101

[2]技术特点

(1)用于LED 全集成方案,系统成本低,可靠性高;

(2)IC 内部CC,OVP 都是通过控制PWM 实现的;因此,输出电压,输出电流,输出过压保护的精度更高,响应速度很快;内置过流保护、过温度保护等安全措施。

(3)XL4011 为40V 高压双极工艺制造,更加"皮实",应用于多种环境;由于其为150K 固定频率,使得LED 驱动的EMI 设计相对容易;

[3]降压型LED 驱动产品典型应用示意图

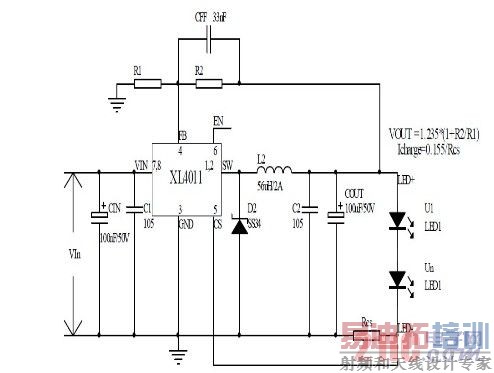

1. XL4001 典型应用电路及图示



[p] 1.jpg

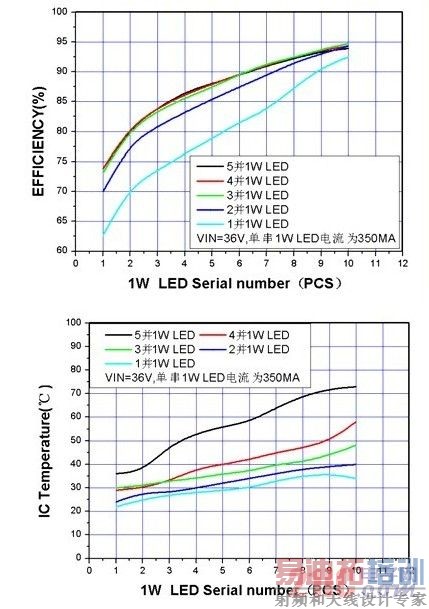

测试数据见下图表,在输入电压36V,输出从1 颗灯到10 颗1W LED 灯,单路输出电流在350MA 时,室温16℃,测试整个系统的效率!温度测试点在芯片表面,整个系统最高可以做到10 串5 并,50 颗1WLED.一般建议使用在25W 以内。


 2. XL6002 典型应用电路及图示

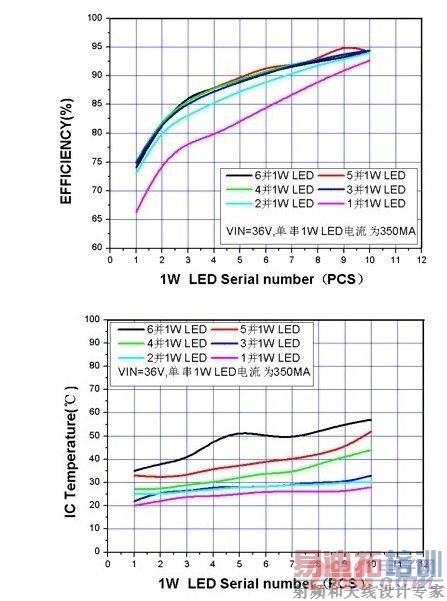

测试数据见下图表,在输入电压36V,输出从1 颗灯到10 颗1W LED 灯,单路输出电流在350MA 时,室温16℃,测试整个系统的效率!温度测试点在芯片表面,整个系统最高可以做到10 串6 并,60 颗1WLED.一般建议在35W 以内。

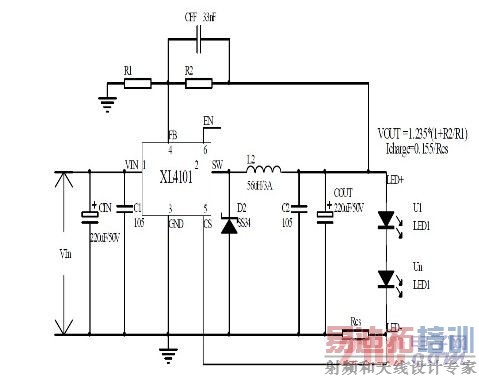

 3. XL4101 典型应用电路及图示



测试数据见下图表,在输入电压 36V,输出从1 颗灯到10 颗1W LED 灯,单路输出电流在350MA 时,室温16℃,测试整个系统的效率!温度测试点在芯片表面,整个系统最高可以做到10 串6 并,60 颗1WLED.一般建议45W 以内。


二 XL4003+358 LED 驱动电源方案


[1] 应用简要说明


XL4003 是一个300kHz 的固定频率PWM 降压DC-DC 转换器,4A 电流负载能力,该电路应用简单,外部元器件比较少。鉴于LED 领域的系统需求,内部除了常规的过流保护,过温度保护,输出短路保护外,整个系统效率相当高。


CC 是通过电阻RCS 测量LED 电流并实现电流模式控制,在正常工作情况,LED 电流由VFB=0.8V的PWM 控制器内部参考电压经过一个358 运放8 倍,VFB=VCS*(1+R6/R5),选择R6,R5 适当的值,使得VCS=0.1V.即I=0.1V/RCS,因为RCS 两端的电压降在正常工作条件下将一直保持在0.1V,OVP 是通过D2 稳压二极管和R5,R6,R1 测量输出电压并实现电压模式控制,一般OVP 设置为比正常输出电压高20%.在芯片正常工作的时候,CC 起作用;当CC 这一路出现问题,OVP 钳位输出电压,使LED 不会承受较大功率而烧毁!根据LED 个数确定输出电压,如果输入输出电压相差在20%以内,就不需要接D2 稳压二极管,R1 短接。


PWM 调光这一块也可以调节2 脚FB 来实现,FB 基准为0.8V,一旦这一点电位高于0.8V,关闭输出!低于0.8V 芯片工作!由于芯片本身的频率只有300K,所以在一定占空比的条件下,PWM 调光的速率不应该太快,建议在100KHZ-500KHZ使能端EN 脚控制芯片输出,EN 脚电位为低电平(0.8V 以下)或者悬空的时候,芯片有输出!EN脚电位为高电平(1.4V 以上),芯片关断输出! [p]


其他几款同类型芯片如下:XL4005,XL4012


[2] 技术特点


(1)全内置型单片高电压、高频率、高效率、大电流、高可靠性、高性价比集成电路。


(2)系统设计简单、方便灵活、高功率密度。


(3)常规的过流保护,过热保护,输出短路保护都内置。


(4)高效率,在输入电压20V-30V,输出功率50W 时效率高达90%以上。


[3] 降压型LED 驱动产品典型应用示意图

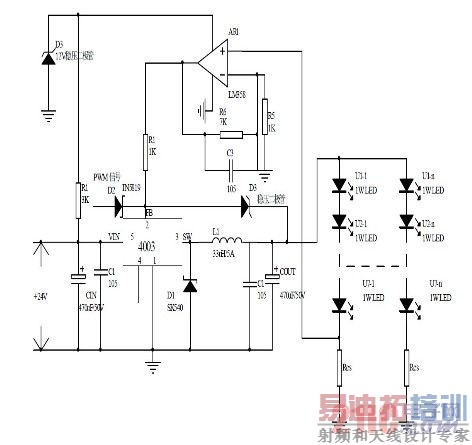

1.XL4003+358 典型应用电路及图示






测试数据见下图表,在输入电压24V,输出7 颗1W LED 灯,单路输出电流在350MA 时,不断并上相同数量的LED,室温20℃,测试整个系统的效率!温度测试点在芯片表面,整个系统最高可以做到7 串15 并,颗1W LED.一般建议60W 以内。





2.XL4005+358 典型应用电路及图示

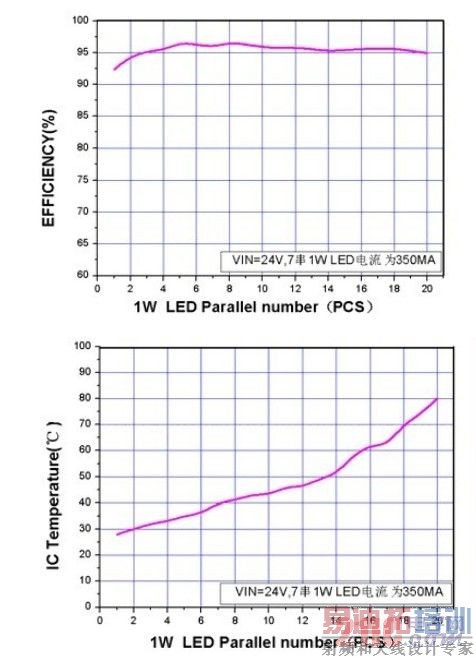

测试数据见下图表,在输入电压24V,输出7 颗1W LED 灯,单路输出电流在350MA 时,不断并上相同数量的LED,室温20℃,测试整个系统的效率!温度测试点在芯片表面,整个系统最高可以做到7 串20 并,140 颗1W LED.一般建议70W 以内。

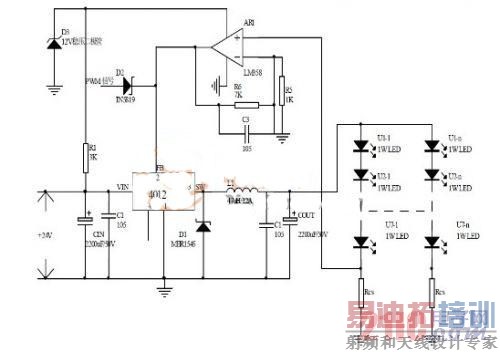

3.XL4012+358 典型应用电路及图示

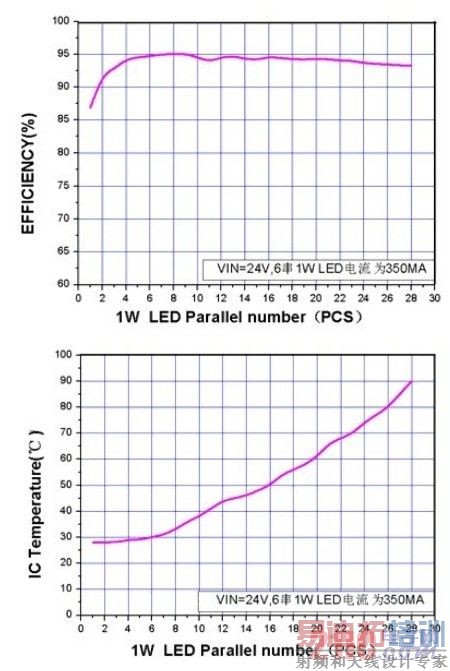

测试数据见下图表,在输入电压24V,输出6 颗1W LED 灯,单路输出电流在350MA 时,不断并上相同数量的LED,室温20℃,测试整个系统的效率!温度测试点在芯片表面,整个系统最高可以做到6 串28 并,168 颗1W LED.一般建议80W 以内。
