NVIDIA Tegra3平板电脑PCB(线路板)设计方案

录入:edatop.com    点击:
汉普专稿:http://www.hampoo.com/cases/caseview/103
产品介绍:

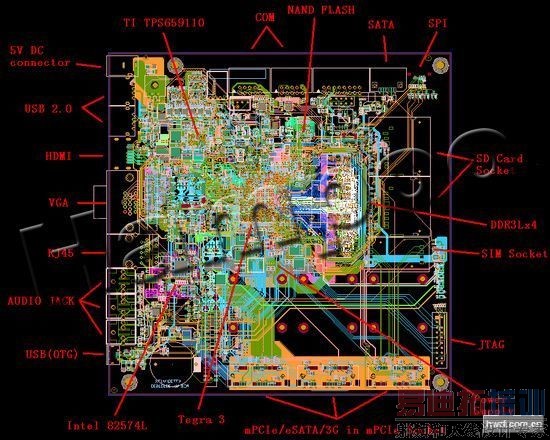

主芯片为Tegra3四核1.3GHZ(GPU核心数量12),板载4片DDR3L低压内存。内置陀螺仪。支持VGA、HDMI等视频输出,配有两个SD卡槽,两个mPCIe接口,一个mSATA接口,两个COM接口,三个USB2.0接口,并支持OTG功能。
网络方面搭载Intel 82574L 10M/100M/1GbE自适应千兆网卡,提供一个RJ45接口。另配有3G SIM卡槽,支持3G无线上网。电源管理则采用TI的TPS659110的芯片方案。
该产品性能强劲,功能齐全。能实现手机通信、3G无线上网和RJ45有线上网、音视频播放及输出、在线阅读、游戏娱乐等功能,同时接口齐全,扩展功能十分强大。
线路板设计难度:
该产品核心部分及PMU部分密度非常高,最小BGA为0.5mm pitch。板上接口繁多。同时有各种音频、视频、网络信号,必须保证他们正常工作,互不影响。
