单键开关电路在AVR单片机中的应用

　　1 引 言

　　单键开关电路已经广泛应用于PDA、手机和电子词典等数码产品中，其实现方式多种多样。一般可采用RS触发器、计数器以及采用555集成电路等等。在单片机的一些实际应用中，以上的实现方式会增加整个电路的复杂度，不能达到简洁、实用的效果。本文将介绍一种可以在单片机应用中实现的，简易、稳定的轻触式单键开关电路。

　　2 电路原理

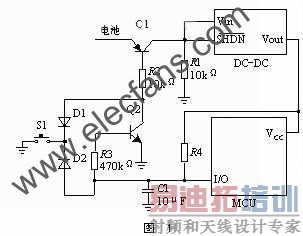

　　如图1所示，DC-DC为一个带有关断控制端的直流稳压电源芯片，MCU是一个单片机。当按下S1时，Q1和D1导通，稳压芯片工作，为单片机供电。单片机马上将相应的I/O引脚置为输出高，这时Q1和Q2导通，整个电路进入工作状态。而后单片机再将这个I/O引脚设置为输入，由于上拉电阻R4的存在，Q1和Q2一直导通。单片机一直扫描相应I/O输入状态，如果S1没有按下去，则这个I/O将始终为高。当S1再次按下去时，D2导通，单片机检测到这个I/O引脚输入为低，这时单片机就将这个I/O设置成输出为低的状态。Q2截止，如果按键抬起，Q1也会截止，稳压芯片将不会为单片机提供电压，整个电路处于关断状态。

　　3 关于R3和上拉电阻R4的取值

　　在一些单片机中，例如AVR系列单片机ATmega8L，带有内部上拉电阻Rpu，如图2所示。

　　可以通过单片机程序控制电阻上拉与否，从而不需要外接上拉。

　　一般情况下，R3取值要远大于R4，否则单片机I/O的输入电压Vpin会有低于标准输入电压VIH最低值的可能。从ATmega8L数据手册中查到Rpu取值在20kΩ~100kΩ之间，又因为VIH的最小值约为0.6VCC。因此R3/(R3+R4)>0.6，取R4=50kΩ，并取R3/(R3+R4)=0.8 ，所以R3取值应该在200kΩ左右的范围，可以根据实际工作情况来选择具体的R4取值。

　　4 对Vin连接方式的处理

　　从图1上不难看出，采用这种控制方式后，Q1上将会消耗一定的功率。一种降低功率消耗的方式就是将Vin直接接到电池上去，可以根据电路灵活掌握。

　　5 电容C1的作用

　　对于一般的AVR单片机来说，内部都有BOD(Brown-down Detection)电路。这个电路具有低电压检测功能：当输入电压由高变低时，单片机就会自动复位。

　　如图1所示，想关机的时候，按下S1，单片机输出低。按键抬起后，Q1、Q2截止，单片机掉电。然而单片机的BOD电路检测到单片机的电压突然降低后，就会使单片机复位，并将I/O设置为上拉状态，Q1、Q2导通，导制电路再次开启。

　　加入C1后，使单片机掉电后要对C1进行充电，而在C1充电没有达到单片机工作最低电压期间，Q1、Q2已经截止了，从而打乱了单片机复位操作。

　　6 开关机延时处理

　　在一些具体的应用场合，例如手机等数码产品，开关机都需要延时操作。一种简单的实现方式就是，单片机在按键按下时开始计数，直到按键抬起。只有这个计数值足够大，才允许开机，否则不认为是开机操作。同理，关机也可以做类似的处理。

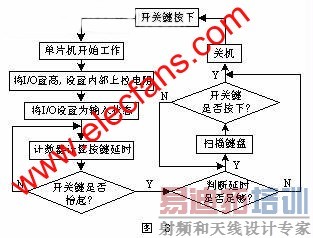

　　单片机程序流程如图3所示。
