电感型升压DC/DC转换器知识讲解

录入:edatop.com    点击:

  什么是电感型升压DC/DC转换器

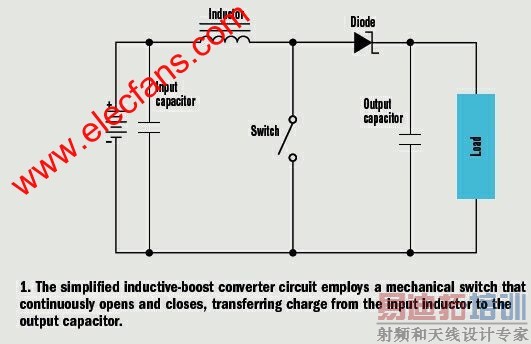

  如图1所示为简化的电感型DC-DC转换器电路,闭合开关会引起通过电感的电流增加。打开开关会促使电流通过二极管流向输出电容。因储存来自电感的电流,多个开关周期以后输出电容的电压升高,结果输出电压高于输入电压。

  决定电感型升压的DC-DC转换器输出电压的因素是什么

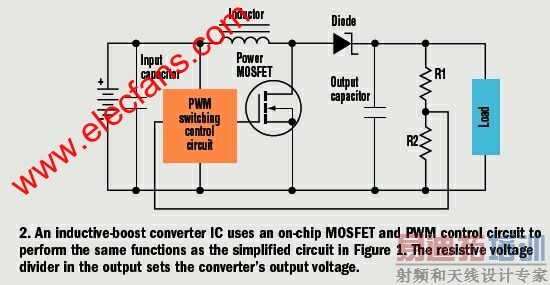

  在图2所示的实际电路中,带集成功率MOSFET的IC代替了机械开关,MOSFET的开、关由脉宽调制(PWM)电路控制。输出电压始终由PWM占空比决定,占空比为50%时,输出电压为输入电压的两倍。将电压提高一倍会使输入电流大小达到输出电流的两倍,对实际的有损耗电路,输入电流还要稍高。

  电感值如何影响电感型升压转换器的性能

  因为电感值影响输入和输出纹波电压和电流,所以电感的选择是感性电压转换器设计的关键。等效串联电阻值低的电感,其功率转换效率最佳。要对电感饱和电流额定值进行选择,使其大于电路的稳态电感电流峰值。

  电感型升压转换器IC电路输出二极管选择的原则是什么

  升压转换器要选快速肖特基整流二极管。与普通二极管相比,肖特基二极管正向压降小,使其功耗低并且效率高。肖特基二极管平均电流额定值应大于电路最大输出电压。




  怎样选择电感型升压转换器IC电路的输入电容

  升压调节器的输入为三角形电压波形,因此要求输入电容必须减小输入纹波和噪声。纹波的幅度与输入电容值的大小成反比,也就是说,电容容量越大,纹波越小。如果转换器负载变化很小,并且输出电流小,使用小容量输入电容也很安全。如果转换器输入与源输出相差很小,也可选小体积电容。如果要求电路对输入电压源纹波干扰很小,就可能需要大容量电容,并(或)减小等效串联电阻(ESR)。

  在电感型升压转换器IC电路中,选择输出电容时要考虑哪些因素

  输出电容的选择决定于输出电压纹波。在大多数场合,要使用低ESR电容,如陶瓷和聚合物电解电容。如果使用高ESR电容,就需要仔细查看转换器频率补偿,并且在输出电路端可能需要加一额外电容。



  进行电感型升压转换器IC电路布局时需要考虑哪些因素

  首先,输入电容应尽可能靠近IC,这样可以减小影响IC输入电压纹波的铜迹线电阻。其次,将输出电容置于IC附近。连接输出电容的铜迹线长会影响输出电压纹波。第三点是,尽量减小连接电感和输出二极管的迹线长度,减小功耗并提高效率。最后一点是,输出反馈电阻远离电感可以将噪声影响降至最小。

  电感型升压转换器应用在哪些场合

  电感型升压转换器的一个主要应用领域是为白光LED供电,该白光LED能为电池供电系统的液晶显示(LCD)面板提供背光。在需要提升电压的通用直流-直流电压稳压器中也可使用。
