基于LTC3803-5设计的高温150度C反激电源控制技术

录入：edatop.com 点击：

LTC3803-5是Linear公司的工作在–55℃ 到150℃的固定频率恒流模式的反激电源控制器,最适合用来驱动高输入电压的N-MOSFET.工作电压可低至5V,输出电压精度可达±1.5%,静态电流仅为240uA,主要用在42V和12V汽车电源,通信电源,以太网供电(POE),辅助电源等.本文介绍了LTC3803-5主要特性, 方框图和多种应用电路.

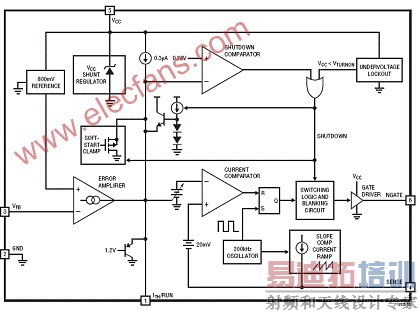

图1.LTC3803-5方框图

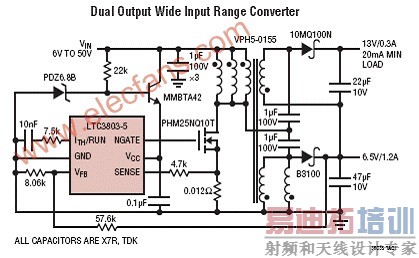

图2.LTC3803-5双输出转换器应用电路图

图3.LTC3803-5 2W绝缘输出转换器应用电路图

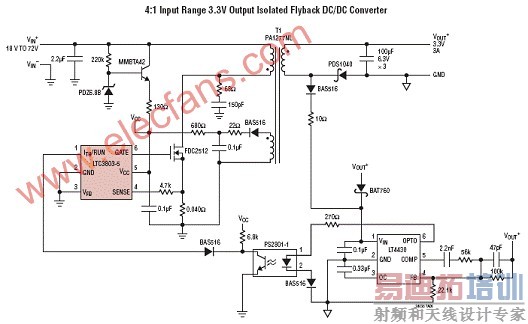

图4.LTC3803-5 3.3V双输出反激DC/DC转换器应用电路图
