RS-485总线标准在海气边界层监测系统中的应用

　　引言

　　海气边界层监测系统的主要功能是连续、自动获取所在区域大气边界层近海面30米左右的温湿廓线数据，以及风速、风向、气压和海表水温等水文气象要素数据，并进行实时数据存储和显示。

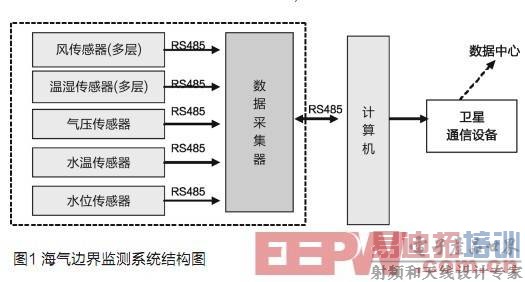

　　海气边界层监测系统结构如图1所示。系统由多层风速风向传感器、多层温湿传感器、气压传感器、水温传感器、水位传感器等测量结点组成传感器测量节点。数据采集器是系统的核心部分，负责接收、处理、存储各传感器测量节点的测量数据，并将测量结果传输至上位计算机，对计算机发出的各种命令予以响应。

　　由图1可以看出，系统各传感器节点和数据采集器的通讯方式均是RS-485。RS-485采用平衡差分信号传输，比起RS-232的非平衡传送方式在电气指标、抑制共模干扰能力、传输距离上都有了大幅度提高。RS-485串行接口的电气标准属于七层OSI(开放系统互连)模型物理层的协议标准。依赖其性能优异、结构简单、容易组网的优点，RS-485总线标准得到了广泛的应用。

　　海气边界层监测系统采用RS-485总线的优点是所有的梯度观测数据通过一根RS-485 通信电缆即可进行采集，而不需要将所有的传感器信号与数据采集器连接，具有硬件设计简单、控制方便、成本低廉的优点，而且便于系统维护和安装。
　　RS-485总线节点硬件设计

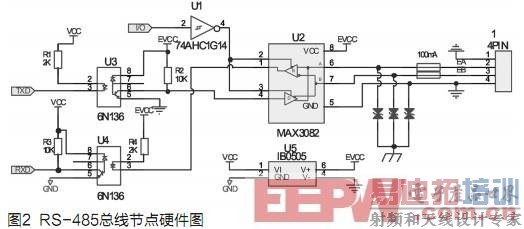

　　RS-485总线节点的硬件图如图2所示。

[p]

　　光电隔离

　　由于系统安装在通信设备密集的地区，现场情况复杂，各个节点之间存在很高的共模电压。RS-485标准采用的是差分传输方式，具有一定的抗共模干扰的能力，当共模电压为-7V~+12V之间时可以保证通讯的正确性，但是当共模电压超过RS-485接收器的极限范围时，接收器将无法正常工作，严重时甚至会损坏芯片。

　　通过DC/DC转换模块将系统电源和RS-485收发器的电源隔离;通过光耦将差分信号线隔离，可彻底消除共模电压的影响。实际应用中有以下两种实现途径：一是使用光耦、带隔离的DC/DC电源模块和RS-485芯片;另一种方法是使用全集成芯片，如PS1480、MAX1480等。本设计采用第一种方案，具有成本低廉，使用广泛、芯片易于选购等优点。

　　该电路使用两片6N136实现系统与RS-485接口芯片之间的数据隔离，使得他们之间完全没有电气联接，提高了电路的稳定性和可靠性。6N136是特性优良的光电耦合器件，具有体积小、寿命长、抗干扰性强、隔离电压高(可达3500V)、高速度、与TTL逻辑电平兼容等优点。6N136最显著的特点是高速度，所以广泛应用在高速数字通信接口中。它的数据波特率可达500kbps以上，而一般的光电耦合器件如4N25等只有几k的波特率。如果在实际应用中要求的数据传送速率不是很高也可以使用4N25、TLP521等普通光耦，以降低成本。

　　隔离电源

　　节点的隔离电源使用了一片IB0505LS来实现。它是金升阳公司生产的小型隔离稳压型高效DC/DC转换器，它的输入电压为5V，输出为稳定的5V隔离电压，最大输出电流为200mA，转换效率可达80%以上。特别适用于小电流隔离和DC电压变换、及线路空间较小的电源系统，用它可以实现RS-485节点与总线的电源隔离。

　　RS-485转换

　　根据RS-485标准规定，接收器的接收灵敏度为±200mV，即接收端的差分电压≥200 mV时，接收器输出为高电平;≤-200mV时，接收器输出为低电平;而A、B端电位差的绝对值小于200mV时，输出为不确定状态。一般在总线空闲、传输线开路或短路故障时，可能会出现这种状态，此时CPU的串行口接收端可能出现高电平也可能出现低电平，会导致串口找不到起始位，导致通信异常。

　　本设计使用MAXIM公司的用于RS-485和RS-422通信的低功耗收发器件MAX3082，它具有在总线开路、短路和空闲情况下使接收器的输出为高电平的功能，这样CPU的RXD电平在RS-485总线空闲时是唯一的高电平，从而达到故障保护的目的。此外，MAX3082最多允许挂接256个节点，对于节点数目要求较多的场合比较适用。

　　MAX3082的收发控制端是使用CPU的一个I/O来控制的。在系统复位时，I/O默认都输出高电平。如果把I/O口直接与MAX3082的收发控制端相连，会在CPU复位期间为高，从而使本节点处于发送状态。如果此时总线上有其它节点正在发送数据，则此次数据传输将被阻断，严重者可能导致整个总线的瘫痪。为了保证上电时RS-485芯片始终处于接收状态，并考虑到系统工作的稳定性和可靠性，每个RS-485节点的收发控制端的设计都应当使用反逻辑。实际实现方法是CPU的I/O引脚使用一片单反向器芯片74AHC1G14进行反向后与MAX3082的收发控制端进行相连。当CPU的I/O引脚输出1时，MAX3082进入接收状态，当CPU的I/O引脚输出0时，MAX3082进入发送状态。通过增加反相器进行控制，而不采用控制芯片引脚直接进行控制，可以防止节点上电时对总线的干扰，从而有效地避免因节点异常情况而对整个总线系统造成影响。

　　与总线接口部分 [p]

　　RS-485总线为并接式三线制(包含一个地)接口，总线上只要有一个节点发生故障就有可能将总线“拉死”。因此，数据端口A、B与总线之间应加以隔离。在这里我们的做法是，A、B与总线之间各串接一只100mA的PTC自恢复保险，同时与地之间各跨接5V的TVS二极管，以消除线路浪涌干扰。

　　需要注意的是，许多人错误地认为RS-485是两线制。实际上RS-485总线的构成是一个信号差分对和一个地返回线，系统也许没有这个地返回线也可以工作，但是会处于极不可靠的状态之中。这是因为 RS-485总线在差模电压为-7V至+12V之间才可保证通讯的正确性。如果超过此范围，数据将丢失，端口也可能损坏。信号地线的功能是将每个节点的信号地连接到一个共同的地上，这个地的作用是用来保持共模电压。如果系统没有设计和连接地线，将影响系统总线的可靠性并带来噪声。

　　海气边界层监测系统中，RS-485总线通讯的波特率是9600bit/s，最长距离是100m。总线并没有设计终端电阻。这是因为添加终端电阻的目的是减少信号的反射、吸收噪声，但是这样却显著增加了系统的功耗，并使系统设计复杂化。如果系统传输速率较高(通讯速率大于115.2K)并且是长距离的传输，才需要考虑终端电阻。

　　系统软件设计

　　RS-485总线是异步半双工的通信总线，即在某一个时刻，总线只可能呈现一种状态(收或发)。所以这种方式一般适用于主机对分机的查询方式通信，软件编程对系统的可靠性有很大影响。尤其要注意对485芯片收发控制端DE和RE的软件设计。为了可靠的工作，在RS-485总线状态切换时需要做适当延时，再进行数据的收发。具体的做法是在数据发送状态下，先将控制端置“1”，在9600bit/s的波特率下，延时1ms左右的时间，再发送有效的数据，一包数据发送结束后再延时1ms后，将控制端置“0”。

　　海气边界层监测系统总线上的数据采集器处于主机地位，每隔3s轮询各节点一次，轮询到哪个节点则哪个节点上传数据，总线的使用权完全由主机分配，各子节点不能擅自占领总路线，也不允许主动发起通信。具体实现方法是，每隔3s，数据采集器发出索要第一个节点数据命令，并等待节点回传测量数据，超过规定的等待时间仍然没有收到节点返回的数据，认为该路结点通讯失败，延迟100ms后接着索要下路节点数据。值得一提的是，系统等待节点回传测量数据并不是采取软件死等的方法，而时采用分时多任务的方法来实现。具体实现方法是：在10ms定时器中断服务程序中设一个节点通信时间计数变量，进行减计数。数据采集器发出索要数据命令后，对这个变量重新赋超时限定值，主程序判断这个值为0时还未收到节点响应数据，才认为该节点通讯失败。采用这种调度机制，可以大幅提高数据采集器CPU的运行效率。

　　结语

　　RS-485总线具有线路设计简单、价格低廉、控制方便的特点，通过上述的软硬件设计方法，在海气边界层监测系统中得到了良好的应用。目前系统24小时连续开机，系统的通信始终处于正常状态，整个系统的性能满足了项目的需求。
