protel原理图和powerlogic之间的相互转换
发布时间：2010-2-3阅读次数：2821字体大小: 【小】 【中】【大】
搞电子的经常遇到客户使用的软件和我们使用的软件不同,这时我们就需要一定的方法和技巧把我们的图纸转换成客户能打开的,或者是把客户的图纸变成我们能打开的,在这里我们就来说一下最常见的protel原理图和power logic之间的相互转换：
一，protel转powerlogic http://www.wdz.cc
1，首先用protel99打开原理图,给每个元件都指定一个PCB封装。
2，接着在protel99中做以下操作：Design---Greate Netlist,Output format选用PADS ASC II,Net Identifier Scope根据需要选取单页或整个设计.点击OK就产生以下两个文件:***.NET和***.PRT.
3，打开记事本,先将***.PRT文件整个复制到记事本.再将***.NET文件中从*NET*开始到*END*之前的部分复制到------之前记事本的*END*之前.这是按照POWER PCB需要的PCB Netlist格式来做的.如果你不清楚的话,可以用POWER　LOGIC试产生一个PCB Netlist ASC II文件参考一下它的格式.
4，保存记事本文件为***.ASC II,记住要保存为ASC II格式！
最后用POWER PCB导入这个***.ASC II文件就行了,一点都不用修改.
二，powerlogic转protel http://www.wdz.cc

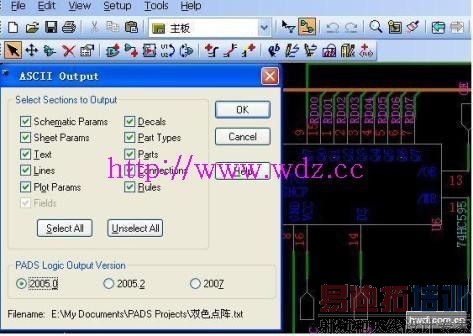

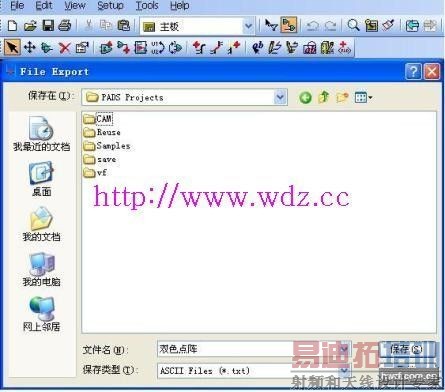

1，先把要转换的文件用padslogic打开，点击File菜单，选择Export命令，在弹出的窗口里选择保存类型为：(*.txt),文件名或保存路径自定即可。选定后点击保存，这时候会跳出一个对话框，记得点击一下Select all按钮，同时把Format那个选择框选最低版，其它选项保持默认就可以，然后点击OK

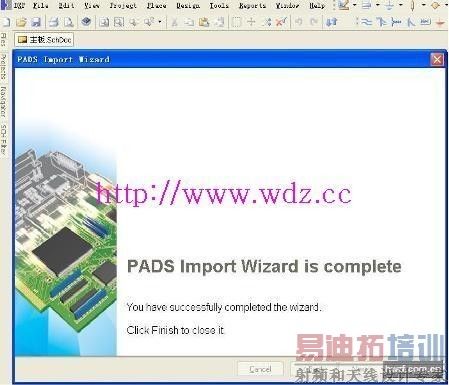

2,打开proteldxp,file---open---找到你刚刚生成的的*.txt文件---打开---在随后弹出的所有对话框里都点next---最后一个对话框点finish ,呵呵，大功告成。http://www.wdz.cc
三，这里说下，我们这里用的power和protel版本都比较高，分别是padslogic2007和AltiumDesigner6.0如果你还在用powerlogic5.0和protel99se的话，那么可以下载两个高版本的绿色版，就算你不会用，打开一个文件你总会的吧，然后另存为低版本的就可以了。

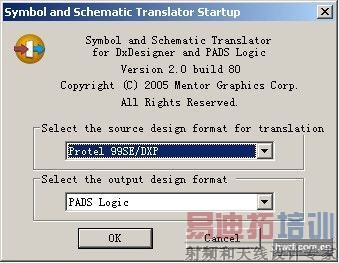

四，以下是powerlogic转protel的部分截图，protel转powerlogic的图我在这里就不贴了，因为网上大把，并且现在有个小工具叫Protel2PCBTranslators点击这里下载 ,几百K，就可以protel转powerlogic了
