PADS导入DXF 事谊

是结构工程师有些地方没有处理好

在CAD 里是一个封闭的环线,不知怎么了看上去是断开的,但是可是做为板框

可能是PADS显示的问题，尤其是弧形的时候

你在CAD里面选用ISO A4 导出就不会有问题。
实在不行就用中望CAD导出。
结构没有对板框做闭合处理。

叫结构工程师导图时以最低版本导出（R12版本），就不会出楼主所说的问题了
手机LAYOUT（硬件）设计培训（一对一的带收学员模式）
本人一直从事手机LAYOUT（硬件设计）行业，现仍在一家手机方案公司上班；业余有带一些学员，如有意向可以与我联系，也可以过来先了解一下，主要上课内容如下所述：
1、PCB 设计软件培训
目的： 快速学会流行的PCB 设计软件PADS2005_SP2/2007(Router) 、ORCAD、PowerLogic， 及设计相关软件/AUTOCAD/CAM350。
2、手机功能方框图培训
目的：熟练掌握手机功能模块，在PCB 设计中做到心中有数，才能更好的完成设计
任务
3、手机PCB 的HDI 工艺性培训
目的：了解高密度PCB 板的工艺，关系到所设计的PCB 能否高效率、低成本地制造出来
4、手机元件封装库培训
目的：独立做元件封装是PCB 设计的基础，也是PCB 工程师的基本功
5、手机信号完整性培训
目的：PCB 设计在中SI 带来的串扰、反射、过冲与下冲、振荡、信号延迟等问题如何解决等。
6、射频电路布局及走线规则
目的：熟知射频天线LAYOUT相关注意事项（包括射频线的阻抗控制、天线高度及面积要求等讲解），在LAYOUT过程中如何做到射频硬件功能的实现（力求一版到位）；
7、手机EMC/EMI/ESD 培训
目的：学习掌握EMC/EMI/ESD PCB 设计知识，出色的设计出性能稳定、指标合格的手机板。
8、手机PCB 布局及布线培训
目的：学习RF、电源、数字、模拟等复杂信号的处理及各类模组元件的合理布局。
9、手机PCB 设计实际操作培训
目的： 培训期间内掌握MTK 、展讯等手机方案流行平台苡片
（MT6253/MT6252/MT6235/MT6236/SC6600/SC6800 等）主板PCBLAYOUT 设计。
学员招收对象：主要包括在职的具有一定电子基础并对手机行业感兴趣的职员，包括测试/维修/硬件等技术人员或电子工程师等，另刚毕业于电子或相关专业学校的待业青年或在厂的对电子行业（特别是手机行业）有特别爱好的普通职员。
培训时间：周六下午（1-2课时）+周日全天（2-4课时），预计共15-22课时；每周的课时内容我会在个人QQ微博里即时向各位学员公布
联系方式
QQ： 1571268938
地址：宝安三十二区五片31号（栋）（深圳地铁5号环中线 洪浪北(D出口)/灵芝（C1口）站台附近），具体乘车方式如以下导航图所示:

谢谢指教，就是显示问题

诚招
1.MMI工程师 一名，要求：本科以上学历，二年以上相关工作经验；工作地点：广东深圳；工资待遇：13K以上；
2.驱动工程师一名，要求：重本学历，二年以上工作经验，熟悉高通平台者优先；工作地点：广东深圳；工资待遇：18K；
3.射频工程师一名，要求：本科以上学历，二年以上工作经验，熟悉高通平台及CTA测试，会Layout；工作地点：广东深圳；工资待遇：13K。
有意者，可加QQ：375195615，再进一步详谈！

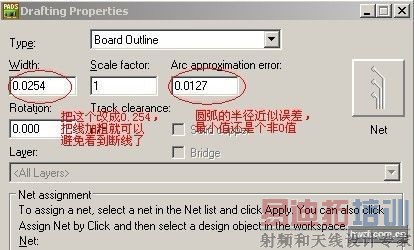

我也碰到这个问题了，郁闷了好久，换到ProE里面出EMN文件也是一样，连生成的gerber也是有断开的，不过投板后做出来也没发现什么问题。我分析原因可能是Pads对圆弧的支持不太好，有个最小误差的限制，虽然弧线从坐标上看是连续的，但实际Pads里面圆弧直径是存在一个最小非零误差，所以就出现这个断线的现象；我现在是把线宽加粗一点，来补上这个间隙，在显示上看起来就正常了。有没有人对这个问题有研究的？
