碰到一个好郁闷的PADS2007问题啊,好人啊

录入:edatop.com    点击:

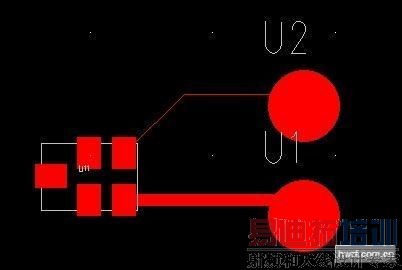

大家看看下面这个图,我的两条走线,粗的是0.254mm,细的是0.25mm,怎么显示相差那么多啊,而且只要线宽在0.254MM以下的都只显示一条很细的线(没有变化),线宽在0.254mm以上的就能正常显示,我弄了好久,怀疑是哪里设置出问题了,百思不得其解啊,有碰到这样情况的人吗,帮忙看看给点意见!这个PADS2007是我网络上下载的,也不知道是不是安装有问题,还是其他问题,呜呜呜!

等高人解答

简单,输入R0可以解决!

呵呵,以前我告诉别人r0的时候别人总要问r0.1可以不?

tool-option-global-drawing-minimum display- 0.254mm
所以凡是小于0.254mm都是细线,改小这个数值就可以了。

tool-option-global-drawing-minimum display- 0.254mm
所以凡是小于0.254mm都是细线,改小这个数值就可以了。

zhuqiuyu
谢谢你哟,你的方法就解决了,呵呵
其他的输入什么RO,我不解,直接输入回车好像没有反应啊

注意是数字0,而不是字母O。

软件设置问题吧

把最小显示线宽改小一点就可以了
tools/options/drafting/default右边的参数改成你的最小线宽

呵呵,就是线显示的问题嘛。

是不是你单位设置错了哦

学习了哦

ooooooooooooo

学习了。
