六类配线架PCB走线问题

录入:edatop.com    点击:
请问有没有人画过六类配线架,可否分享一下要注意哪些问题,看过别人的PCB,不过不太理解。

没人知道吗,自己顶

不理解什么?

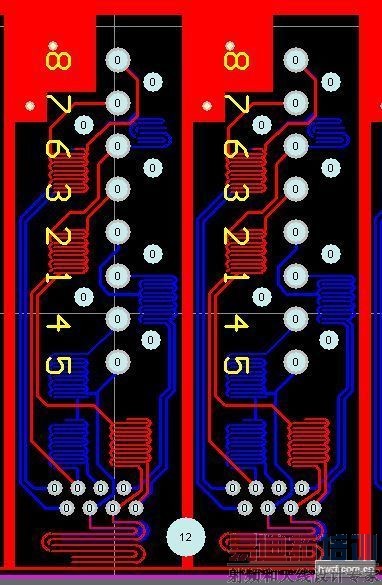

不还意思,没有说清楚,他这样走线应该是抑制串扰的,但看不出来这样为何能抑制串扰。上传一个PORTEL 99的PCB 注:1和2,3和6,4和5,7和8是四对双绞线。
六类配线架.rar :
点击下载...

抑制串扰应该是减少平行布线的长度吧,建议看看这篇文章 http://www.edablog.info/?p=28
