案例分享之任性的短线设计（连载七）

作者：周伟  一博科技高速先生团队队员

最近高速先生走进千家万户（客户现场）活动进行的如火如荼，受到了邀请单位的热烈欢迎，目前我们已经在成都、西安、长沙、武汉、广州、上海、南京、杭州等地开展了部分活动，大家的赞誉让我们更有了分享的乐趣，同时我们也听到了很多宝贵的意见。大家的支持和认可是我们四处奔波的动力，也是我们继续写下去的源泉。
    有人错过什么了吗？什么？你不知道高速先生的千家万户活动？还记得小陈在前几期（具体哪期忘记了，好像是码字难那一篇吧）里面说到的如果大家对高速设计有兴趣的，可以邀请高速先生亲临现场探讨对高速设计的一些理解，答疑解惑等。这个绝对不是随口一句话说说而已的哦，虽然没有官方的正式发文，但我们已经在某些地方受邀和大家互动了。在此再透露点更具体的实施细节，只要能组织5个人以上的伙伴（前提是对高速设计有兴趣或疑问的），就可以邀请高速先生去贵司现场进行交流啦（免费哈），深圳的可随约随到，话题有高速设计与仿真相关、高速板材选择、DDR3/4设计以及电源完整性设计与仿真等，约吗？
    下面又到了我们案例分享的时间，事情是这样的。
    一个朋友前不久设计了一款28G-VSR协议的板子接光模块，光口连接器采用的是CFP2的表贴连接器，由于PHY芯片到光口连接器距离很短，所以当初设计的时候就直接从芯片打孔连线过来，没有经过任何特殊的处理，最后板上走线总
长度约800mil，如下图一所示。

    很多人都会想这么短的线应该不会有什么问题的吧，随便拉连上就好了。可是我们要看到这个不是普通的信号，而是28G的高速信号，也许在低速信号阶段可以这样随便拉拉就好了，但到了高速信号还能这么任性吗？

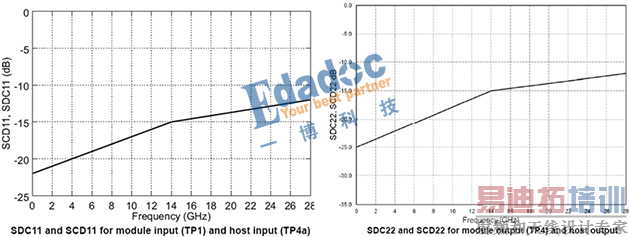

    我们还是先来看看28G-VSR协议里面到底定义了通道的哪些东西吧，如下图二所示，有插损、回损及模态转换的一些无源要求。


    说到这里，有些人可能已经猜到了这个设计最终的结果，既然是案例，当然是有问题的，最后的结果是运行过程中经常出现一些莫名其妙的误码。
    各位神探，这么短的线路问题到底出在哪里呢？
    答案请看下期文章的分解。
