PCB LAYOUT（4）：3D PCB

　　关于altium的3d模型，虽说没有什么大用，但也有点小用，先上两副3D PCB图，看起来挺直观的吧。
　　

　　


　　看起来还是比较直观的，还可以生成.step文件，给我们的结构工程师，这样很容易看出是否与结构干涉。那做这个3D模型难不难呢 其实非常简单。
　　只要在自己原有的PCB库中，添加一下3D模型就可以了，这样原来PCB板上就会带有3D模型，在2D视图状态下，按一下快捷键“3”就会切换到3D视图状态。
　　关于如何添加3D封装，百度上会有很多教程，可以自己查看一下。我们可能遇到最大的问题是，没有很全的3D库。这里我推荐一个比较全面的3D库网站：http://www.3dcontentcentral.cn/
　　在搜索栏，搜索元器件的封装名称就基本能找到想要的元器件。剩下不规则的元器件封装就简单用方块或圆柱体代替吧。
　　

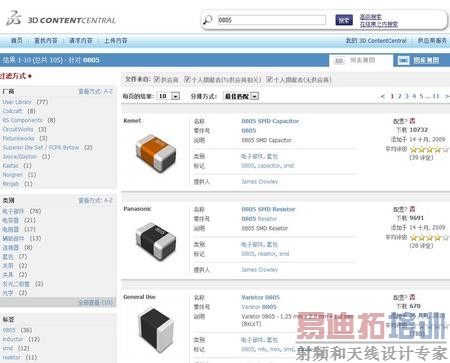

　　0805封装元器件
　　

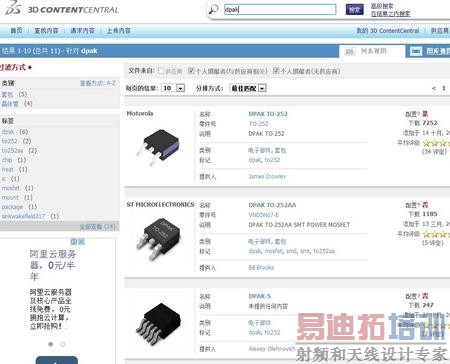

　　dpak元器件
