cadence设计提高篇之团队合作

　　在高密度互联技术中，PCB规模比较大，需要进行团队合作，接下来，给大家介绍一种合作开发的方法。

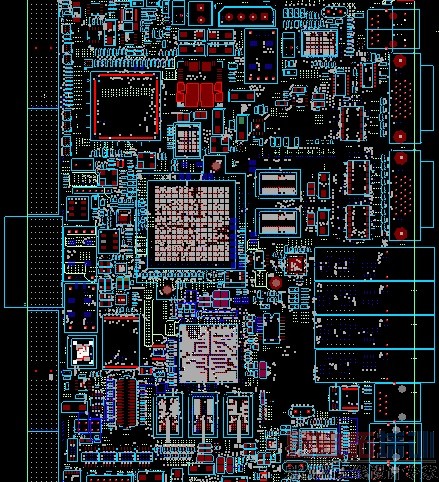

　　如图1，为我们需要合作的PCB板。
　　


　　图1

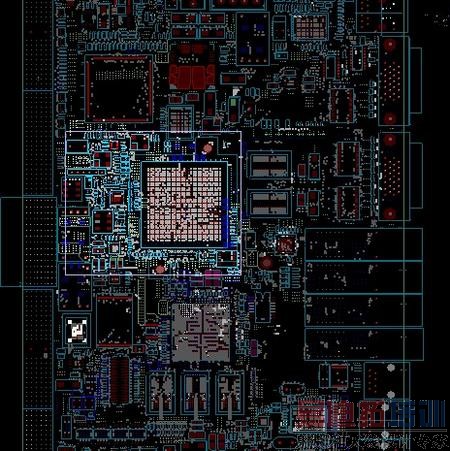

　　在图1的中心部分，有一片比较大的FPGA芯片，如果想将该部分的布局、布线让另外一个同事处理，自己集中精力把其他部分的搞定。那么该怎么办呢 点击place->Design Partition，然后点击create partition，首先划定一块区域。划定区域的方法有以下几种：Add rectangle和Add shape。
　　划定区域之后，点击place->Design Partition，然后点击workflow manager。如图2所示。
　　


　　图2
　　这时出现图3所示界面，PARTITION2，这个即是我们刚才设计的区域，当然我们可以修改它的名字，也可以设定它的存储路径，在location这一栏中设置即可。我们看到status这一栏，为imported。
　　


　　图3
　　我们将这几项全部勾上，点击下面的export，即生成了两个文件。我们看到status这一栏，已经变为exported，如图4所示。
　　


　　图4
　　我们看到此时的主文件不能对刚才那个区域进行编辑修改了。同样打开新生成的PARTITON2.dpf文件(注意，后缀改了，不是brd格式的了)，打开之后，可以看到，除了刚才设定的区域，其他都变暗了，尝试修改其他的区域，都不能编辑修改了。如图5所示。
　　


　　图5
　　对这块区域的布局、布线结束后，如果想将这几部分合成的话，在主文件中，点击place->Design Partition，然后点击workflow manage，然后点击import即可。

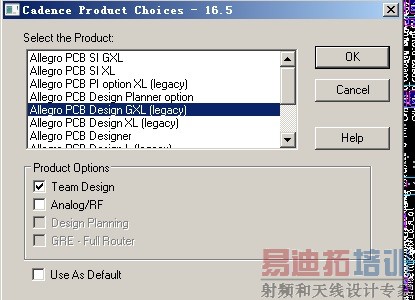

　　如果你的文件不能进行我上面的操作过程，不要着急，点击file->change editor，出现图6下面的界面，注意，一定要在product option下面勾上team design。
　　


　　图6
　　希望这点小知识对你有所帮助，不忘忘了点赞哦，多多评论哦!
