快点PCB原创∣五张图教你如何使用模块复用功能

     同学们在设计中经常会遇到多个相同模块的布局布线，是不是很抓狂？

      对于这种情况，在相同模块必须满足器件封装类型、Device类型、Value值一致的前提下，我们可以使用软件自带的模块复用功能，具体怎么操作？

      别急，快点PCB郭大侠带你飞，同学们快上车~~


    这年头流行简单粗暴，板儿妹不想跟你们多讲话，直接向你们丢了五个操作步骤：

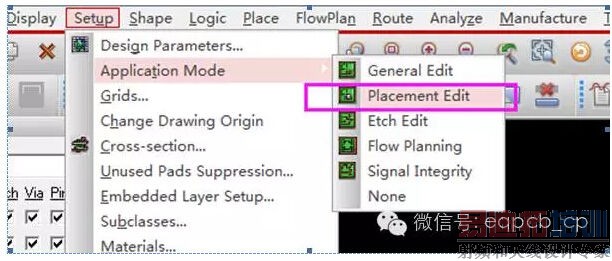

  1. 执行Placement edit模式

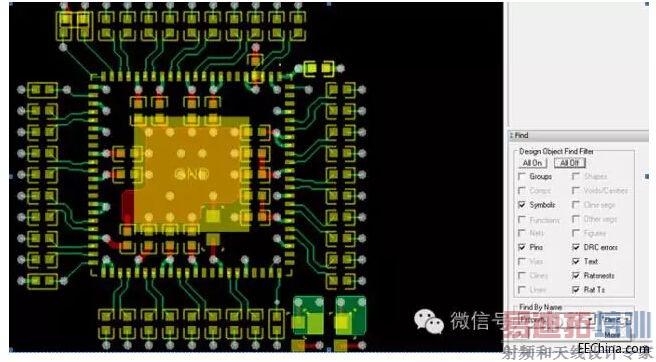

  2.当空操作时，左键框选---选中要复用的Symbols

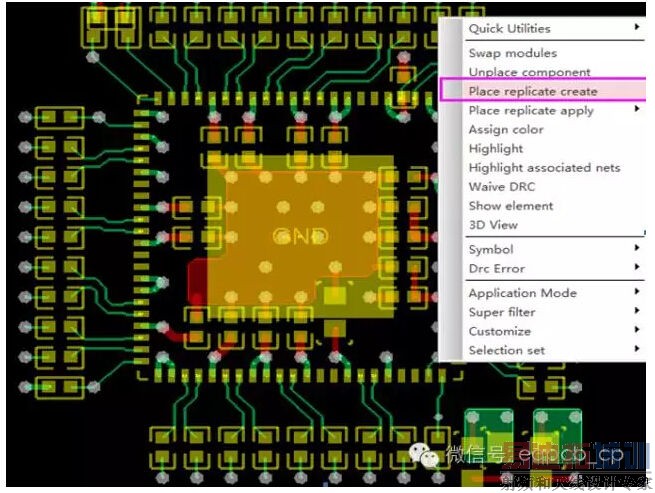

  3.右键点在任意器件，执行Place replicate create

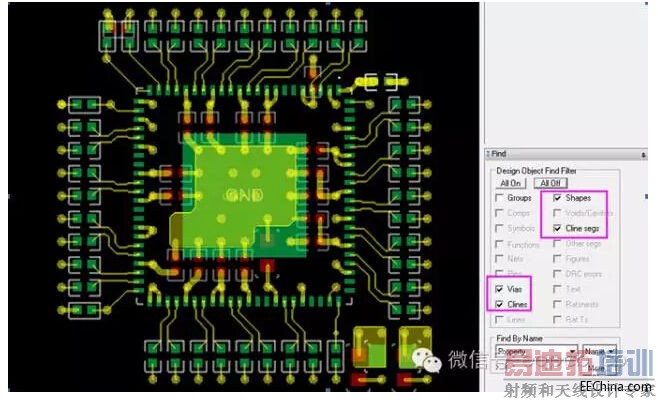

  4.再次左键框选，注意Find选项，16.5及以上版本是可以将vias、cline、shape完全复用，执行done，生成  .mdd的文件

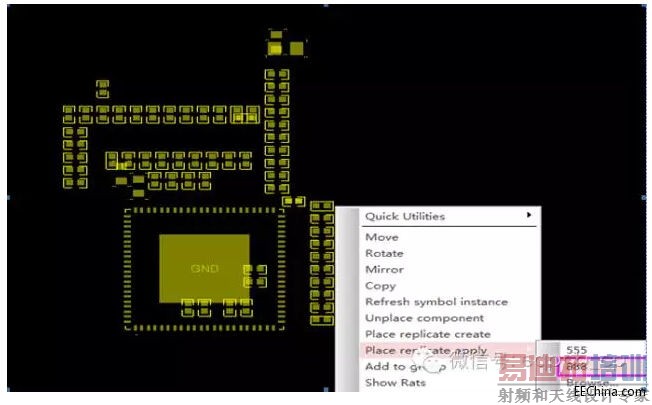

  5.再次左键框选需要做成模块的Symbols，右键执行Placereplicate create apply，选择所创建的 .mdd的文件

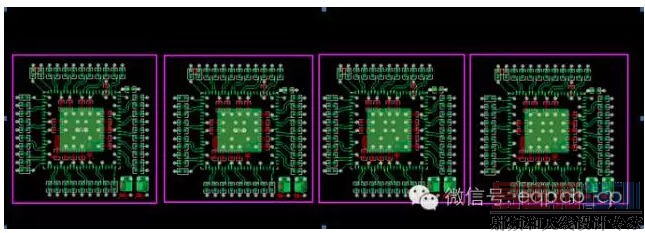

     郭大侠手把手教，以上步骤呈现的效果如下：



      这样一来，对于相同多模块的单板来说，设计的效率变会得到很大的提升……
      讲真，板儿妹目瞪口呆的同时心想，我要是哪天到了郭大侠这个层次，我估计走路都生风。

      关于模块复用功能使用还有不清楚的同学，欢迎在线骚扰，郭大侠会不定时现身说法~~
