电路开发设计使用的软件汇总

录入:edatop.com    点击:
电路开发设计需要学习的软件有哪些 电路设计软件指的是电路图绘制、优化、测试、仿真类软件。在国内,开发使用做多的电路设计软件如下:protel,powerpcb,Allegro,orcad,cam350等等,这些电路设计软件包含电原理图绘制、印制电路板设计、数字电路仿真、可编程逻辑器件设计等功能,可以帮助大家更好的开发和学习。下面贤集网小编就简单的为您介绍一下这些软件:

1、protel


protel是Altium公司在80年代末推出的EDA软件,在电子行业的CAD软件中,它当之无愧地排在众多EDA软件的前面,是电子设计者的首选软件,它较早就在国内开始使用,在国内的普及率也最高,有些高校的电子专业还专门开设了课程来学习它,几乎所有的电子公司都要用到它,许多大公司在招聘电子设计人才时在其条件栏上常会写着要求会使用PROTEL。

早期的PROTEL主要作为印制板自动布线工具使用,运行在DOS环境,对硬件的要求很低。而现今的PROTEL已发展到DXP 2004,是个庞大的EDA软件,完全安装有200多M,它工作在WINDOWS95环境下,是个完整的板级全方位电子设计系统,它包含了电路原理图绘制、模拟电路与数字电路混合信号仿真、多层印制电路板设计(包含印制电路板自动布线)、可编程逻辑器件设计、图表生成、电子表格生成、支持宏操作等功能,并具有Client/Server(客户/服务器)体系结构,同时还兼容一些其它设计软件的文件格式,如ORCAD,PSPICE,EXCEL等,其多层印制线路板的自动布线可实现高密度PCB的100%布通率。

在国内PROTEL软件较易买到,有关PROTEL软件和使用说明的书也有很多,这为它的普及提供了基础。想更多地了解PROTEL的软件功能或者下载PROTEL99的试用版,可以在INTERNET上。



电路开发设计软件protel

2、powerpcb

powerpcb是由美国Mentor Graphics公司主推的电路设计自动化软件,也是目前在电子工程领域内使用最广泛、性能最优秀的EDA软件之一。

于设计及制作印制电路板底片的软件,与Power Logic配合使用,支援多款电子零件,如电阻、电容、多款IC chip等。PowerPCB与PSpice不同,后者可模拟线路特性,而前者则不能。最新版本为PADS9.5 其中包括

电路仿真HyperLynx,高速PCB设计PADS Route,原理图设计DxDesigner,PADS Logic与仿真。PADS软件广泛用于手机PCB设计,MID,和其它消费类电子产品的PCB设计。PADS软件可以直接导入其它软件的设计图纸,非常方便。



电路开发设计软件powerpcb

3、Allegro

Allegro是Cadence推出的先进PCB设计布线工具。Allegro提供了良好且交互的工作接口和强大完善的功能,和它前端产品Cadence、OrCAD、Capture的结合,为当前高速、高密度、多层的复杂PCB设计布线提供了最完美解决方案。Allegro拥有完善的Constraint设定,用户只须按要求设定好布线规则,在布线时不违反DRC就可以达到布线的设计要求,从而节约了烦琐的人工检查时间,提高了工作效率!更能够定义最小线宽或线长等参数以符合当今高速电路板布线的种种需求。

软件中的ConstraintManger提供了简洁明了的接口方便使用者设定和查看Constraint宣告。它与Capture的结合让E.E.电子工程师在绘制线路图时就能设定好规则数据,并能一起带到Allegro工作环境中,自动在摆零件及布线时依照规则处理及检查,而这些规则数据的经验值均可重复使用在相同性质的电路板设计上。

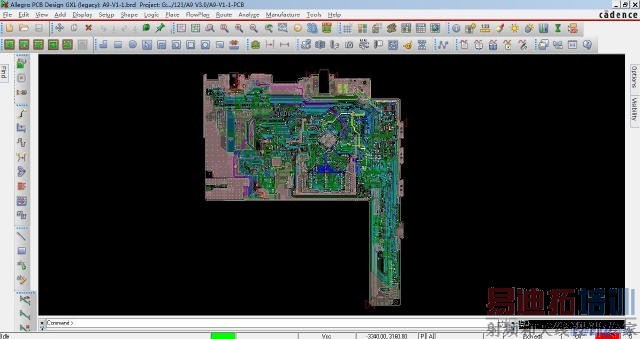

电路开发设计软件Allegro

4、orcad

orcad 是一套在个人电脑的电子设计自动化套装软件,专门用来让电子工程师设计电路图及相关图表,设计印刷电路板所用的印刷图,及电路的模拟之用。

利用Capture软件,能够实现绘制电路原理图以及为制作PCB和可编程的逻辑设计提供连续性的仿真信息。OrCAD Capture作为行业标准的PCB原理图输入方式,是当今世界最流行的原理图输入工具之一,具有简单直观的用户设计界面。OrCAD Capture CIS具有功能强大的元件信息系统,可以在线和集中管理元件数据库,从而大幅提升电路设计的效率。OrCAD Capture提供了完整的、可调整的原理图设计方法,能够有效应用于PCB的设计创建、管理和重用。将原理图设计技术和PCB布局布线技术相结合,OrCAD能够帮助设计师从一开始就抓住设计意图。不管是用于设计模拟电路、复杂的PCB、FPGA和CPLD、PCB改版的原理图修改,还是用于设计层次模块,OrCAD Capture都能为设计师提供快速的设计输入工具。此外,OrCAD Capture原理图输入技术让设计师可以随时输入、修改和检验PCB设计。

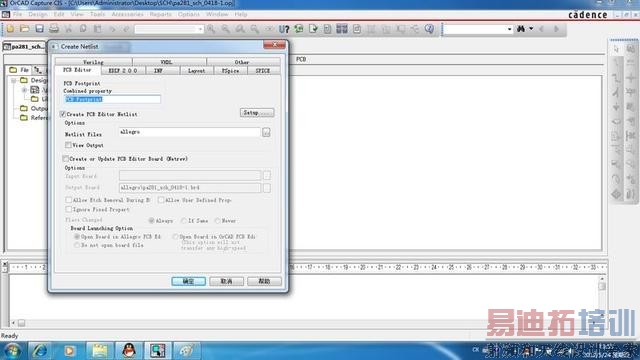

电路设计开发软件orcad

5、EWB

EWB是加拿大InteractiveImageTechnologiesLtd公司在20世纪90年代初推出的一个非常优秀的电路仿真软件,专门用于电子电路的设计与仿真。目前普遍使用的是EWB5.2,相对于其它EDA软件,它是较小巧的软件(只有16M)。但它对模数电路的混合仿真功能却十分强大,几乎100%地仿真出真实电路的结果。与其它电路仿真软件(如Prote199se)相比,它具有界面直观、操作方便、易学易用等优点。EWB在桌面上提供了万用表、示波器、、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器和电压表、电流表等仪器仪表,创建电路选用元器件和测试仪器等均可直接从屏幕上器件库和仪器库中直接选取。电子电路的分析、设计与仿真工作蕴含于轻点鼠标之间,不仅为电子电路设计者带来了无尽的乐趣,而且大大提高了电子设计工作的质量和效率。



电路开发设计软件EWB
