【快点PCB-3W和20H原则】
      板儿妹在小知识放送前对W和H做个解释说明，为的就是让不懂的人更能理解字母代表的意思，懂的人可以加深印象......



     【W指的是线宽，H指的是电源层与底线间的距离】

       1、3W规则：

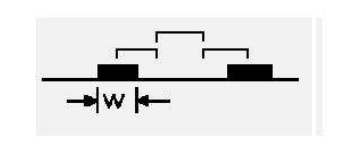

3w就是两条线的间距是线宽的两倍 如图1

                                图1
       为了减少线间串扰，应保证线间距足够大，当线中心间距不少于3倍线宽时，则可保持70%的电场不互相干扰，称为3W规则。如要达到98%的电场不互相干扰，可使用10W的间距。

       3W原则是一种防止串扰的一种方法，该方法仅作为一种参考，并作为理解如何防止串扰的一种启发。实际PCB设计中，3W原则并不能完全满足避免串扰的要求。按实践经验，如果没有屏蔽地线的话，印制信号线之间大于lcm以上的距离才能很好地防止串扰，因此在PCB线路布线时，就需要在噪声源信号（如时钟走线）与非噪声源信号线之间，及受EFTlB、ESD等干扰的“脏“线与需要保护的“干净”线之间，不但要强制使用3W原则，而且还要进行屏蔽地线包地处理，以防止串扰的发生。另外，不是所有的PCB上的走线都必须遵照3W布线原则。使用这一设计指导原则，在PCB布线前，决定哪些条走线必须使用3W原则是十分重要的。
       2、20H原则：
20H是电源层内缩地层20H  ， H表示电源层与地层的距离。如图2



                             图2

       由于电源层与地层之间的电场是变化的，在板的边缘会向外辐射电磁干扰。称为边沿效应。 解决的办法是将电源层内缩，使得电场只在接地层的范围内传导。以一个H（电源和地之间的介质厚度）为单位，若内缩20H则可以将70%的电场限制在接地层边沿内；内缩100H则可以将98%的电场限制在内。要求地平面大于电源或信号层，这样有利于防止对外辐射干扰和屏蔽外界对自身的干扰。电源层比地层内缩1mm基本上就可以。
    板妹收集了些资料整理分享给大家，如果对大家有点小作用，看帖回帖是美德~~~
