快点PCB原创∣简述PCB设计中第三方网表的导入

录入:edatop.com    点击:
一.第三方网表的导出

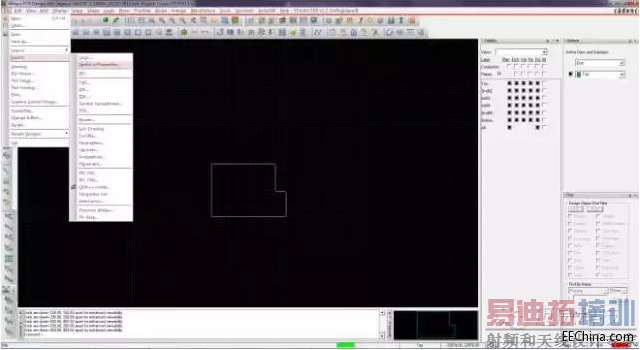

点击后(生成的netlist就是第三方网表,第三方网表的格式有.txt .tel等多种格式,但都能用记事本打开)

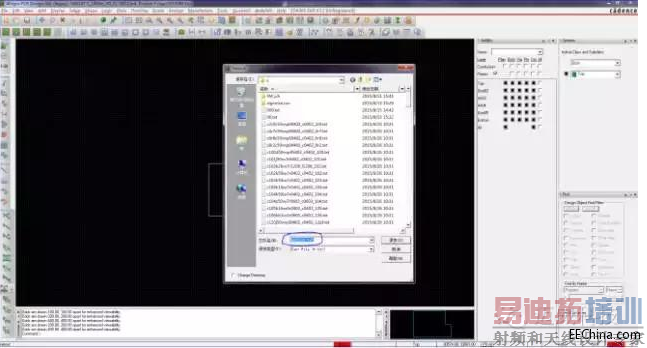

点击保存,得到netlist.txt文档,即第三方网表

二.第三方网表的导入

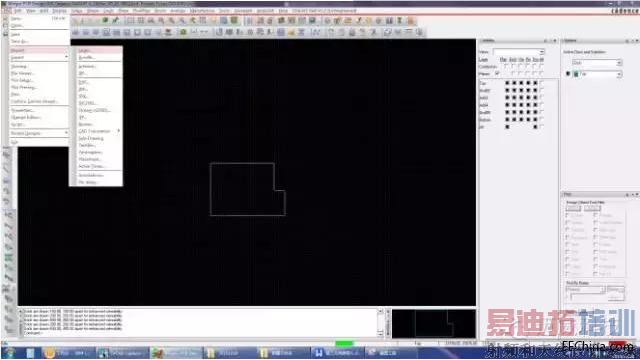

点击后得到,import netlist指定到上面生成的netlist这个文件

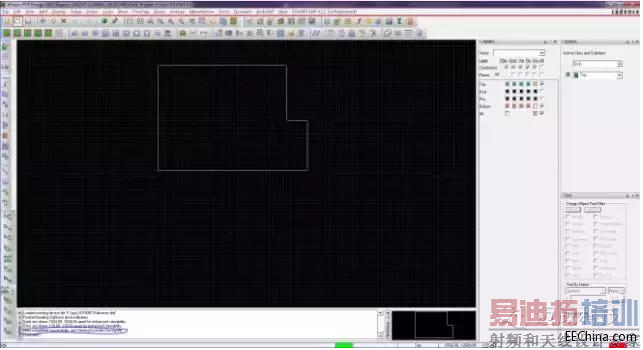

点击上图import other(蓝色框框说明导入成功)

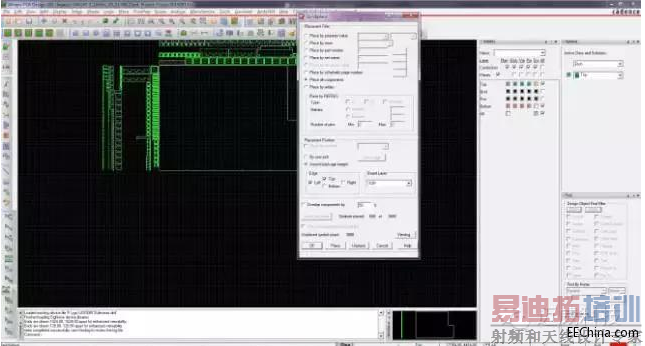

调入器件(导入成功说明封装都有,调不出来说明pad有问题)


结束语:
1.封装库路径对应,这里不赘述。(下图蓝色圈中路径要对应到自己的封装库)

2.一般是客户给我们网表,所以一般导不进来的常见问题,除了网表本身问题外,一般是封装问题。
3.有时网表导得进来,封装进不来,一般是封装pad做的不合标准,或是pcb版本升高后,低版本封装pad没及时更新。
