在08年到09年的时候，笔记本、上网本风靡一时，各大厂商、方案公司都在风风火火地做方案，笔记本的PCB layout也一下多了起来，快点PCB大神郭大侠曾经遇到过这样一个案例：

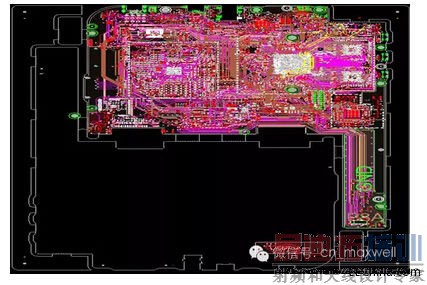

一个笔记本layout，在布线基本完成的时候，客户突然说要把主芯片放到正面来，之前的结构弄错了。
弄错了，弄错了，弄错了……

那时用的是allegro15.2版本，这意味什么？
15.2的版本不支持via shape cline symbols整体镜像，这意味着90%的工作要重新来。
板儿妹估计郭大侠当下应该就是一脸懵逼，生无可恋……


生活需要前进，版本也是需要升级的。现在我们来看看郭大侠是如何操作16.6版本的。
在之前模块复用的分享中，我们成功地将相同的模块做到完全一样，既整齐又美观。
其实模块复用功能中还有一个很强大的功能.....，板儿妹今天同样不想多讲话，直接向你丢了三个步骤~~

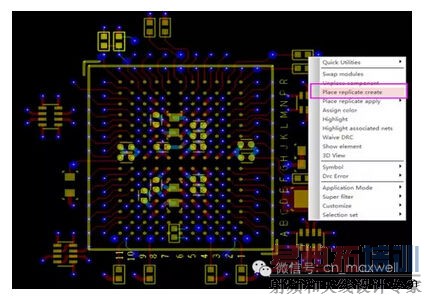

1.建立模块模型123.mdd：现将我们需要做镜像的芯片整体做成一个.mdd文件

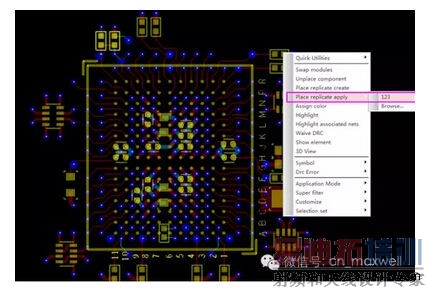

2.再次在Placement edit模式，执行

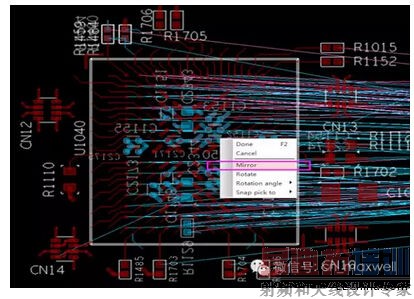

3.当器件模块被提取出来时，右键选择Mirror，放置

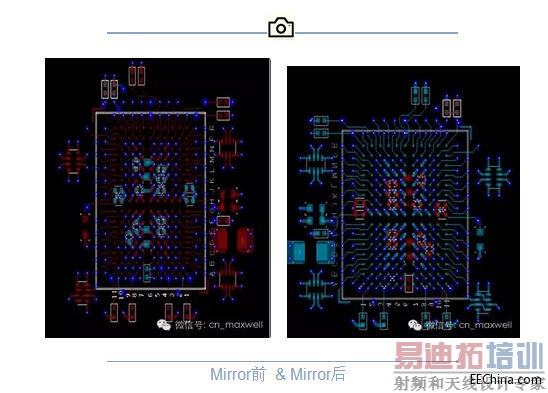

DangDangDang，三步结束~我们跟随郭大侠来看看这个功能有多强大。



      效率可是整整提升了70%-80%，用了这个功能，郭大侠腰不酸了，腿不疼了，走路都哼着歌。好东西要跟世界分享，同学们可以尽情散播~~
      板儿妹温馨提示：快点PCB大神郭大侠的风格是简单粗暴，几张示范图便能把困难的操作步骤教予你，一目了然。下期郭大侠将扔出六张图的Stroke命令的应用，敬请围观。
