PCB设计软件操作之两种建立Match Group的方法

录入:edatop.com    点击:

上一期我们介绍了主流PCB设计软件
allegro区域规则的设置
不知道我们可爱的攻诚师们
学会了木有
如果没有学会没有关系
可以去我们的快点PCB学院
官网上看视频操作
废话不多
板儿妹本期继续给大家介绍
两种建立Match Group的方法

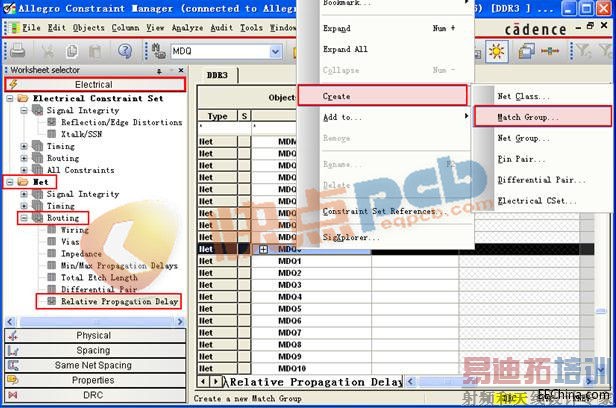

方法一:如下图所示

图1-1创建Match Group

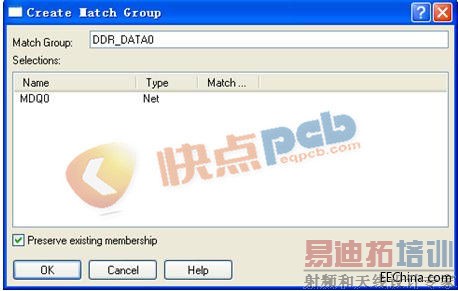

然后输入Match Group组名

图1-2Match Group命名

方法二:是通过先建立电气规则,然后赋予给相关网络的方法来建立Match Group,如下图所示


图1-3创建等长规则

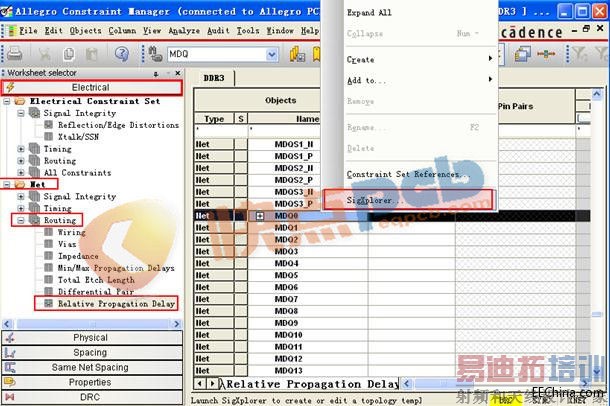

图1-4信号模型

点击

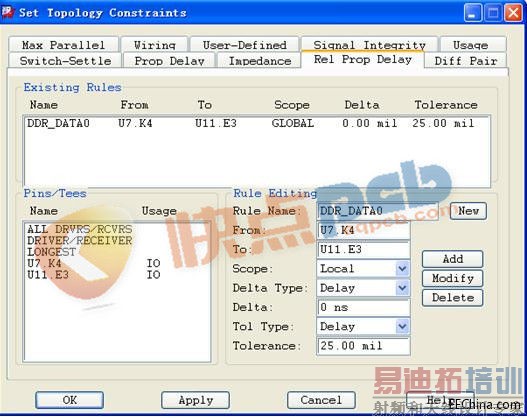

进入设置界面,输入Match Group 组名和数值,依次点击add,ok完成设置。

图1-5设置等长参数
点击图标

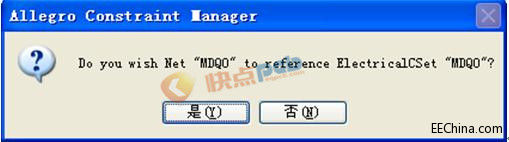

把设置的规则更新到约束管理器中,弹出对话框点击是

图1-6更新规则

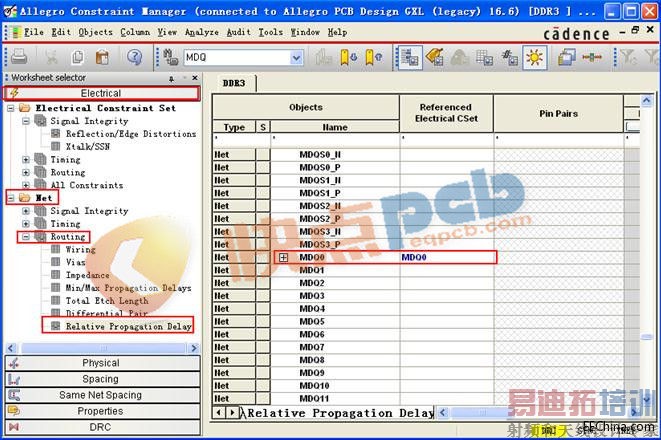

图1-7赋予规则

给需要的网络赋予该规则,在工作薄顶端就是Match Group组。

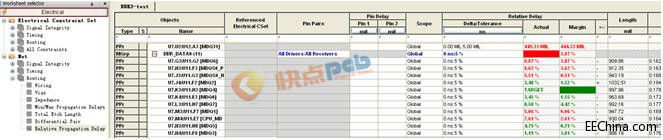

图1-8完整的DDR数据组Match Group

具体的两种方法已经介绍结束
对于要立志成为PCB设计大神的
功诚师们
allegro软件操作是工程师们的必经之路
过程有些许漫长
不过没关系
板儿妹会一路陪着你
