高速PCB设计软件allegro中与网络有关的约束规则设置

     在allegro pcb的设计过程中，设计约束规则包括时序规则、间距规则、信号完整性规则以及物理规则等，本期主要详细讲解与物理、间距与电气约束中的线宽、线间距物理规则的设置。

一、线宽设置
（1）设置默认约束

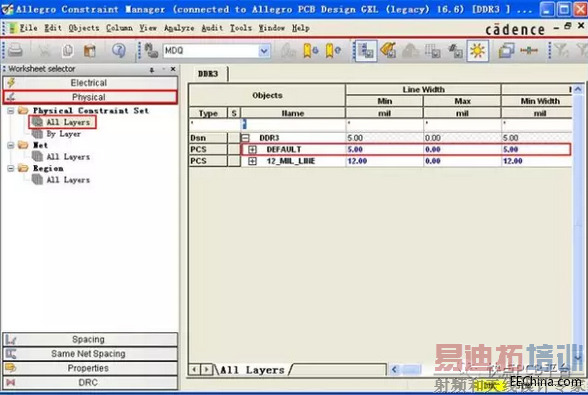

点选 Physical Constraint Set 即可出现 Default 的 Physical 相关设定值，如LineWidth、Neck width等，如下图1-1

图1-1物理默认规则设置
（2）设置特殊物理规则
   点选 Default 按鼠标右键，执行 Create Physical CSet 加入新规则。

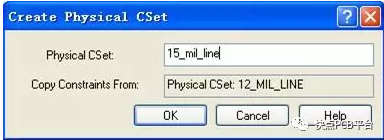

图1-2新增物理规则
修改其值，如下图1-3所示：

图1-3设置新增规则参数

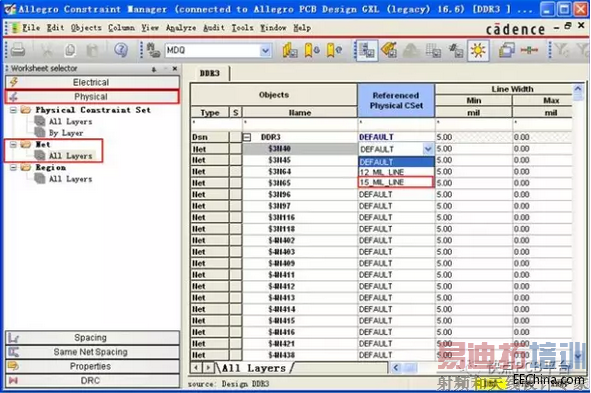

然后在分配网络，左边点击 Net-All Layers，右边为所需设置的网络分配规则，如下图1-4所示：

图1-4给需要的网络赋予规则

二、线间距设置
（1）设置默认间距规则
单击 Spacing，再点击 All Layers，如下图1-5所示。右边有一个DEFAULT 就是默认规则，可以修改其值。


图1-5整体修改参数
按住 Shift 键，点击第一个和最后一个即可选中所示，然后输入一个值，这样就都修改了。

（2）定义特殊的间距约束
点选 Default 按鼠标右键，执行 Create-Spacing  CSet，加入新规则。取一个有意义点的名字，如下图1-6所示
其值是从默认规则拷贝的，先修改其值。按住 Shift 键选中所有，输入12，回车。

图1-6设置线宽12mil规则参数

然后为所需要设置的网络分配规则，单击左边的 Net-All Layers，在右边工作簿中，为 GND 网络设置 12_MIL_SPACE 规则，在 Referenced Spacing CSet 下选中12_MIL_SPACE，如下图1-7所示。

图1-7赋予间距规则
（3）设置 Class-Class 规则
若要针对不同的信号群组有不同的间距规则，则需要设置Class-Class，选到 Net Class-Class 后，在右边 CLOCK上右键选择 Create  Class-Class...，如下图1-8所示。

图1-8创建Class-Class
选择 2 个不同的 Net Classes，如下图1-9所示，单击 OK。

图1-9选择Net Class

如下图1-10所示。在右边的 Referenced Spacing CSet 栏可以修改其值。

图1-10设置Class-Class参数

在进行实际PCB设计前，把一些约束设置都设置好，PCB工具会自动根据定义的约束对设计进行检查，不符合约束的地方会用DRC Markers标记出来，以方便工程师进行修改
板儿妹我也是学到了，allegro设计软件功能强大可不是盖的
