PCB设计后期处理-如何用CAM350进行丝印、钢网检查
录入:edatop.com 点击:
PCB设计输出给PCB加工工厂的CAM文件
也叫geber文件
交付给板厂进行生产前
需要使用CAM350软件进行投板前的设计审查工作
本期板儿妹主要给大家介绍CAM进行丝印、钢网的检查
具体步骤看这里:
1. 先导入Gerber文件File---import---autoinput…就出现如下图:
2.导入 Gerber文件后就出现如下的:

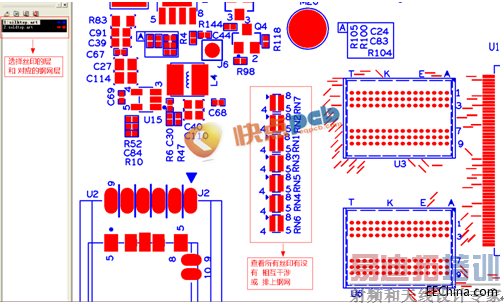

3.用CAM350进行丝印检查

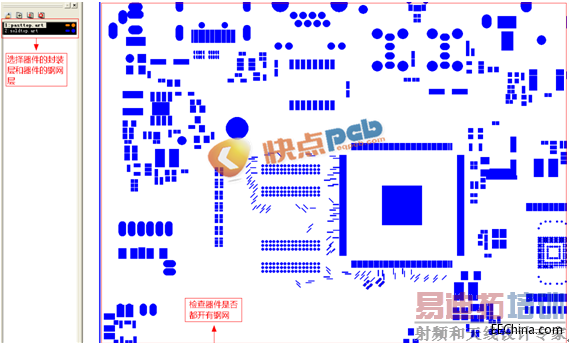

4.用CAM350进行钢网的检查
其他的类似PCB设计后期检查,打开对应的层就可以了。
