原创｜高速信号PCB设计处理的通用原则
录入：edatop.com 点击：

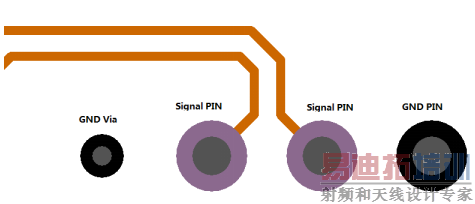

| 通用的高速信号PCB设计处理原则有： （1）层面的选择：处理高速信号优先选择两边是GND的层面处理 （2）处理时要优先考虑高速信号的总长 （3）高速信号Via数量的限制：高速信号允许换一次层，换层时加GND VIA如图  （4）如果高速信号在连接器有一端信号没有与GND 相邻PIN时，设计时应加GND VIA 如下图：  [size=0.83em]b.png (15.04 KB, 下载次数: 0) 下载附件 [url=]保存到相册[/url] [color=rgb(153, 153, 153) !important]60 秒前 上传 （5）高速信号在连接器内的走线要求：在连接器内走线要中心出线。 （6）高速信号应设置不耦合长度及本对信号的长度误差，在做长度误差时须考虑是否要加PIN DELAY （7）高速信号处理时尽量收发走在不同层，如果空间有限，需收发同层时，应加大收发信号的距离 （8）高速信号离12V 要有180 MIL的间距要求，距离时钟信号65mil间距 更多技术干货请关注快点PCB学院公众号  |
