高速PCB设计allegro软件操作导入网表的两种方法

录入:edatop.com    点击:

高速PCB设计软件allegro软件之原理图网表生产的方法有哪几种?

1、原理图网表生成
方法一:
用Cadence自带的原理图OrCAD  Capture打开原理图;
单击图

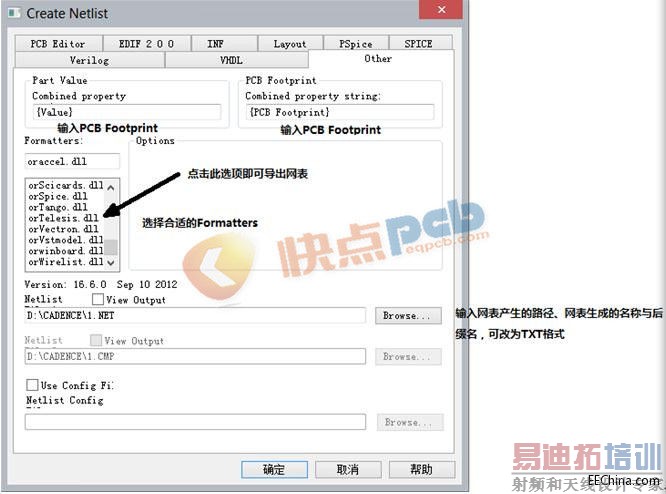

按钮  或执行菜单命令Tools/Create Netlist…,弹出对话框如下图:
依如下步骤进行操作产生网表。

方法二:
用Cadence自带的原理图OrCAD  Capture打开原理图;
单击图
按钮  或执行菜单命令Tools/create Netlist…,弹出对话框如下图:
依如下进行操作,

确定成功就会打开一块新的PCB设计文件(。brd文件后缀)
大家学会了吗?
如果没有学会可以上我们快点PCB平台官网观看视频~
