在高速PCB设计中，用Design Entry CIS绘制电路图时，分为三个步骤：
放置元件、连接线路、放置元件说明
其中，放置元件是绘制原理图的主要部分。
因此本节重点讲述
▼▼
原理图绘制之元件的放置
▼▼

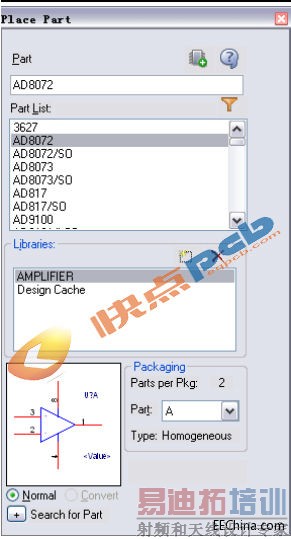

在新建的原理图绘制页面上，执行Place/Part命令，或者直接点击

，将弹出Place Part对话框。

在Place Part对话框中，选择元件库元件，当然，有时候需要添加或者删除设计者所需要的元件库，直接点击对话框中

，前者用以浏览和选择所需要的元件库，后者用以删除元件库。
在对话框中的Part List列表框中可选择添加元件，并且在Packaging中可以直观的看到元件符号。
电源、接地符号是比较特殊的符号，所以在Capture元件库中都存在这些符号。

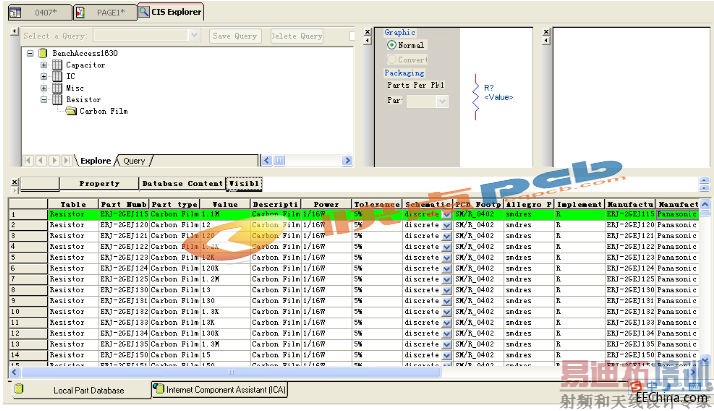

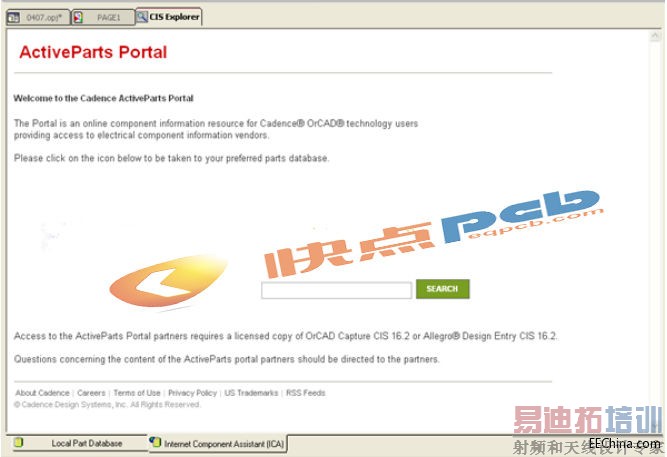

另外，右击原理图空白处，执行Place Database Part命令，弹出CIS Explorer-Place Database Part对话框，如下图：
