贴装基本工艺流程

录入:edatop.com    点击:

为了便于对SMT贴装生产线有直观的认识,以环球仪器(UIC)的贴装生产线为例,图1~图3,从这几幅 图片中,我们可以直观地看到贴片生产线的基本组成单元包括:丝印机+接驳台+高速机(或多功能机) +接驳台+多功能机+接驳台+回流焊接机。在实际的生产中,贴片生产厂商可能还会在丝印机前加上 PCB上板机(PCBLoader),在高速机和多功能机之间(或在回流焊接机之后)加上A01光学在线检查机, 以及在回流焊接机之后加上PCA下板机(PCA Un-loader ),另外,成品PCA可能需要进行清洗和进行老 化测试,下面的流程图(图1)描述了典型的贴装生产基本工艺流程。

  上面简单介绍了SMT贴装生产线的基本工艺流程,下面的流程图4列出了贴片机贴装的基本工艺流程。

  (1)总流程

  图2是贴片机贴装总流程图。

  (2)各贴装流程细分

  ①编辑产品程序基本流程

  ②生产物料和贴片设备工作流程图:如图3所示。应注意的是,所有准备工作都应依照产品程序中的定 义来开展。

  ③贴片机生产基本工艺流程:图4提供了贴片生产的基本工艺流程,在实际生产环境中的工艺流程(或 说贴片设备的动作流程)比这要复杂,还包括抛弃坏料、送料器的正常换料、非正常的故障报警,以及相 应的处理工艺流程等。

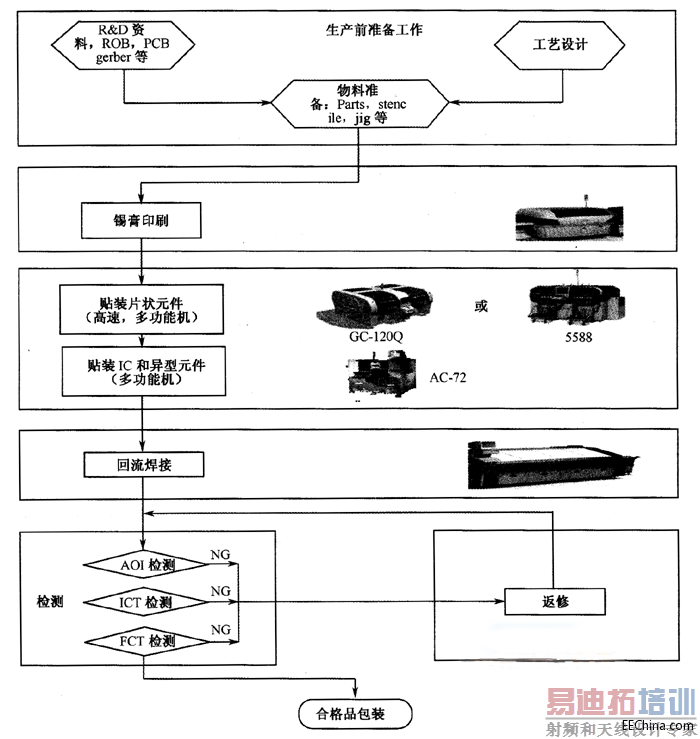

图1    典型的SMT工艺流程

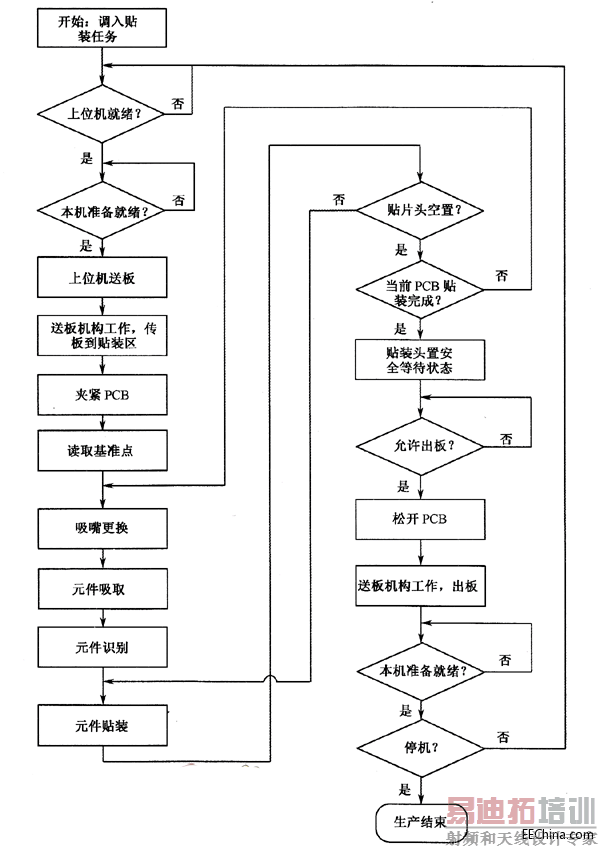

图2   贴片机贴装总流程图

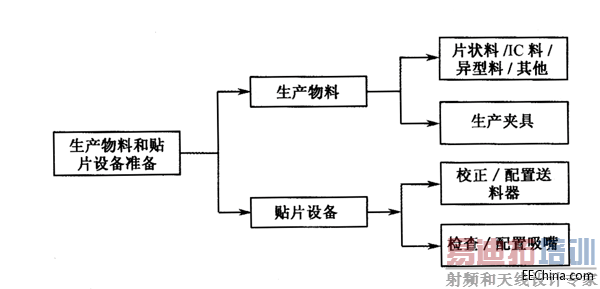

图3    生产物料和贴片设备工作流程图




图4   贴片机基本生产工艺流程图
