贴片机的机壳
贴片机外壳对于贴片机,犹如衣服对于一个人一样,是机器不可缺少的-部分。作为一种典型的光、机、电一体化的产品,贴片机属于高速精密机械类。机械外壳的主要作用是防护功能。同时,外壳的设计能够让人乐于操作这台机器,使“人-机环境”达到美学的效果,这同样也是设计所追求的目标。
(1)外壳结构的主要功能
贴片机是高速运动的精密机器,外壳是它不可缺少的组成部分,其主要作用是:
·安全保护——将裸机包裹起来,避兔人与裸机直接接触,保证人身安全;
·防尘、防鼠、防电磁干扰;
·安装操作部件和控制走线,形成风道实现散热功能;
·形成产品整体形象,美化外观,营造良好的人一机环境。
(2)外壳的组成
贴片机的外壳分成3部分:
·外壳本体部分——通常机器下部为钢板,上侧采用透明的有机玻璃材料制成;
·显示监控部分;
·操作控制部分。

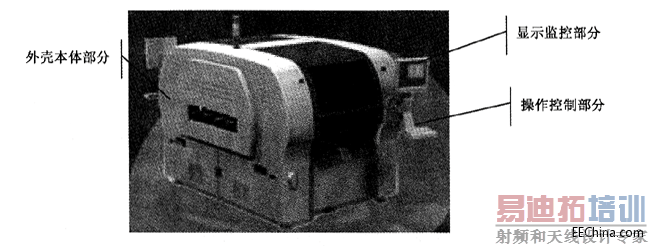

典型机壳如图所示。
(3)操作与维护的人体工程学考虑
任何机器都是为了生产需求而设计。由于任何动作、任何指令都是由人来发出的,也就是人的操作与控制,因此,在设计中一定要考虑到人的因素,即使用的方便性、安全性和舒适性等。
图 贴片机外观图
·由于操作人员在工作时主要是站立姿势,所以操作的范围是否适当是一个相当重要的因素,最佳位置为距离地面1018~1368mm的范围内。
·急停按钮、电源开和电源关按钮的安装与放置也应考虑到,当单手随机操作时,按钮之间的最佳距离为50.8mm。
·鼠标则置于按钮组的右侧,符合人们通常进行鼠标操作的习惯。
(4)美学考虑、色彩与结构造型设计
①色彩:一般采用偏冷或中间的单一色彩,例如,玉灰色,与其他设备以及环境整体色彩的协调。
②肌理:外壳表面一般避免光亮,例如,微粒纹理,体现柔软、舒适、朴实的感觉。
③标志与标识:标志类一般具有品牌型号展示和装饰功能,色彩用法各制造厂商都有自己的规定;标识类一般是使用功能,如操作提示、操作注意事项和警示等,通常采用醒目的红色或黄色。
④结构造型设计
·比例与尺度:例如,外壳上下部分之间的比例符合黄金分割法。
·均衡与稳定:整体结构左右前后全面考虑,使整机产生视觉上均衡、稳定的效果。
·统一与变化:一般外壳主要采用直线条,配合转角过渡以及曲线等变化,运用统一与变化的美学法则,有利于操作者监控整个生产过程,并且使大设各从视觉上形成轻盈的效果。
(5)可靠性设计
①整体刚性:贴片机在高速运动状态下会产生很强的震动,外壳要具有足够的刚度和可靠的连接,才能达到防震效果。
②表面处理:钣金结构的外壳在表面处理材料和工艺不当的情况下很容易生锈,镀锌板表面喷塑和冷轧钢板喷底漆后再喷塑是目前常用的两种表面处理技术。
