电子工程师必备：免费的设计模拟工具精选TOP15

        如今，越来越多的免费电子工程工具出现在我们眼前。这些免费工具可以很容易的在网络上搜寻，并且资源量上不计其数。但其中也不乏一些没有太大价值的。本文为电子工程师们整理出了一些实用的在线工具，以供参考（排序不表优先级）。
Calculatoredge：多领域在线计算器工具
Calculatoredge几乎涵盖了目前存在的绝大多数工程领域，包括机械、冶金、电气、电子、化学、物理等等。优秀较为复杂的计算还附有相应的说明标注。

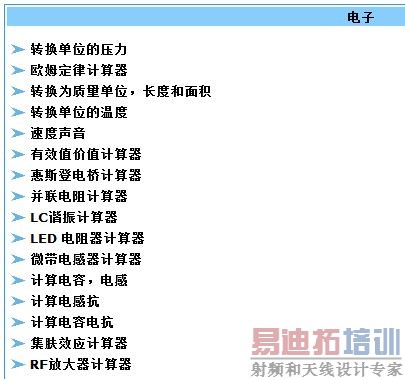

Calculatoredge上的电子工程领域的计算器工具清单


Calculatoredge有中文版（http://www.calculatoredge.com/chinese.htm），不过计算页面依旧是英文。

CEDAR Logic Simulator逻辑模拟器

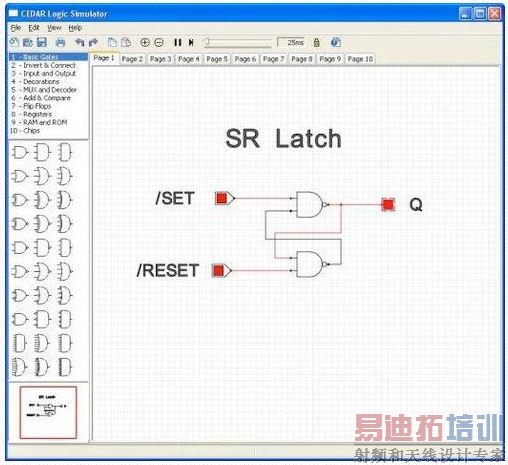

开源软件开发网站SourceForge上的CEDAR逻辑模拟器

当你需要测试一下简单的数字逻辑门和寄存器，甚至一些高级组件，可以考虑SourceForge上的一些免费在线模拟工具，比如CEDAR逻辑模拟器（目前为beta版本，http://sourceforge.net/projects/cedarlogic/）。
CEDAR逻辑模拟器是一个用于逻辑设计教学或简单的数字设计测试的交互式的数字逻辑模拟器。SourceForge上的主应用程序窗口，允许用户在进行多个项目时在10个不同的页面间来回移动，这使得CEDAR逻辑模拟器成为不错的免费工具。
Logisim 2.7.0：类似于CEDAR逻辑模拟器的另一工具

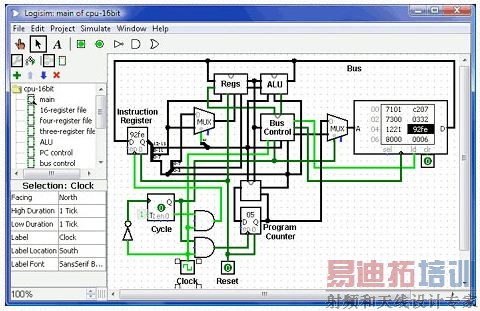

Logisim 2.7.0.（http://www.cburch.com/logisim/qanda.html）

CEDAR逻辑模拟器不是网络上唯一的免费模拟工具。其竞争对手有Logisim逻辑模拟器。计算机专业的学生经常使用这个工具用作入门电路设计和学习，不过它也可以担当教育以外的实际应用。
Logisim和CEDAR一样，包括带有预配置元素（与，或，非，等）的设计和模拟平台。不过，Logisim提供了更深入的功能，包括一个可绘制彩色编码电线连接得工具（可使编程和调试更简单）。Logisim可以存储在可移动存储介质上，可以用于任何基于Windows的PC机上。
Qucs：通用性很强的电路模拟器

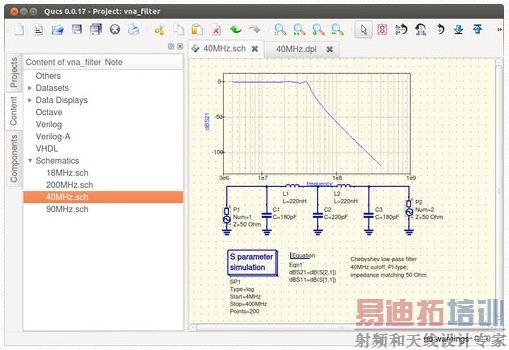

Qucs：通用性很强的电路模拟器（http://sourceforge.net/projects/qucs/）

网络上Qucs的中文资料不少。Qucs是一个开源电路模拟器，初始界面为图形用户界面（GUI）。支持各种电路模拟，包括AC/DC、S参数、瞬态、谐波平衡分析以及参数扫描。其最大特点是简洁且切中要害。
在Raspberry Pi SBC上运行的SmartSim

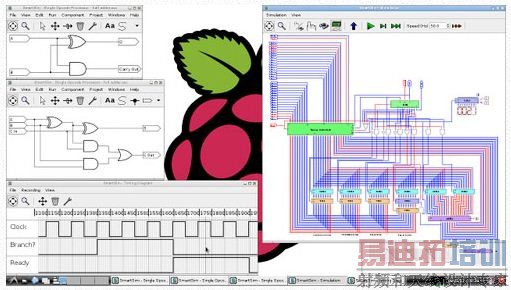

在Raspberry Pi SBC上运行的SmartSim（http://smartsim.org.uk/index.php page=home）

SmartSim是一个数字电路设计与仿真应用，其比之前提到的模拟器在专业上更深入，其适用于学生也适用于不同技术水平的专业人员。SmartSim允许用户使用自定义组件来创建复杂电路，并具有跨平台的能力，可以在Windows系统和基于Linux的系统，以及Raspberry Pi上运行。
Electric VLSI Design System

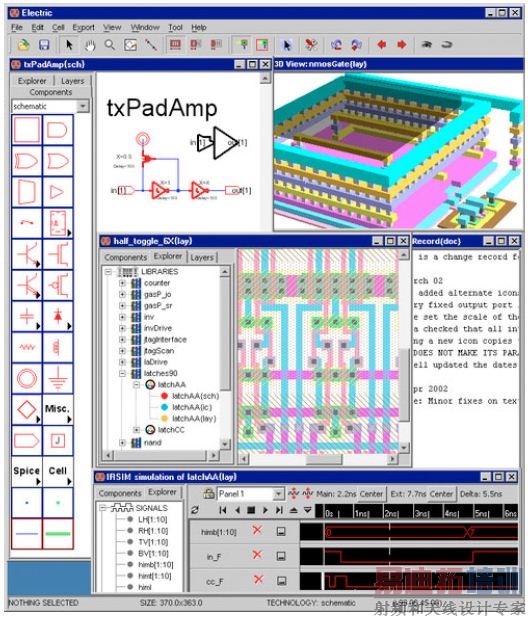

Electric VLSI设计与测试软件(http://www.staticfreesoft.com/productsFree.html)

Electric是一个功能强大的电路设计软件，其最初版本发布时间是34年前，不过，经历多次修订，其核心还是基本未变的。Electric超大规模集成电路设计系统，支持模拟和数字设计，包括MOS（NMOS/ CMOS），Bipolar，甚至PCB；支持IC排版、逻辑模拟、FPGA构架、设计/电气规则检查等等。



CoolSpice
CoolSpice适用于CMOS设计，包括ngSpice、绘图应用程序、网表文本编辑器。

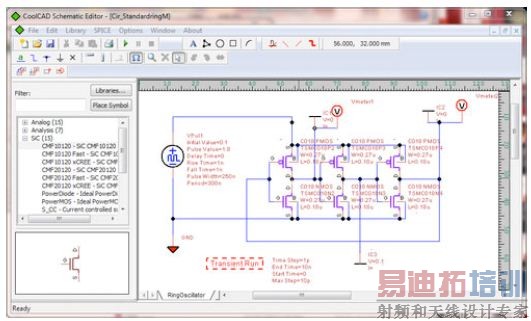

CoolSpice是一个模拟电路模拟器（http://coolcadelectronics.com/services/circuit-modeling-and-simulation/）

基础知识以及电子/电气电路模拟工具


Circuit Virtual Laboratory的Electronic and Electric Circuit Simulation（http://www.cirvirlab.com/index.php/simulations.html）

该网站上提供电子电路设计的相关教程，以及适用于新手和高级用户的模拟工具。与CalculatorEdge相比，它倾向于迎合那些具体的电路设计。
TinyCAD


TinyCAD虽小，但它擅于做设计原理图（http://sourceforge.net/projects/tinycad/）

TinyCAD具有42个库、755个众多的符号。每一个符号都可以被编辑，同时可以将用户自己定制的符号整合。完成后的设计可直接打印或以PNG格式图片导出，同时也可以设计PCB排版。
DesignSpark PCB


一个免费的电子/电气原理图设计和PCB制图工具（http://www.rs-online.com/designspark/electronics/eng/page/designspark-pcb-home-page）

gplEDA


gplEDA（http://www.gpleda.org/）

倾向于在基于Linux的操作系统进行原理图设计的gplEDA。
DraftSight

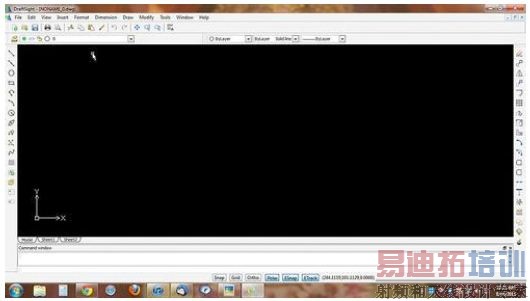

界面类似于AutoCAD的DraftSight2D CAD软件应用程序（http://www.3ds.com/products-services/draftsight/overview/）

eDrawings


eDrawings适用于项目部分的2D和3D展示（http://www.edrawingsviewer.com/default.htm）

Mach3

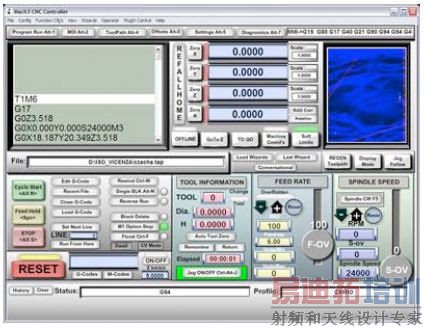

Mach3的CNC控制方案（http://www.machsupport.com/software/mach3/）

CustomPartNet


将你的项目外包给CustomPartNet生产（http://www.custompartnet.com/）
