从封装谈选择PCB元件的技巧

        最近在画PCB设计时，由于在元件选择，PCB版面布局设计，走线设计方面总是遇到各种各样的问题，导致最后花了很多时间做出来的板子无法在实际当中使用，所以我特地从网上找了一些关于PCB设计的资料来看，发现PCB设计里面真的有很多值得注意的地方。今天我和大家说的就是我在其中一篇上面找到的资料，是关于选择PCB元件方面的一些值得注意的地方。
相关文章：选择PCB元件的六大技巧
这主要是说从元件封装来选择元件。元件的封装包含很多信息，包含元件的尺寸，特别是引脚的相对位置关系，还有元件的焊盘类型。当然我们根据元件封装选择元件时还有一个要注意的地方是要考虑元件的外形尺寸。
引脚位置关系：主要是指我们需要将实际的元件的引脚和PCB元件的封装的尺寸对应起来。我们选择不同的元件，虽然功能相同，但是元件的封装很可能不一样。我们需要保证PCB焊盘尺寸位置正确才能保证元件能正确焊接。
焊盘的选择：这个是我们需要考虑的比较多的地方。
首先包括焊盘的类型。其类型包括两种，一是电镀通孔，一种是表贴类型。我们需要考虑的因素有器件成本、可用性、器件面积密度和功耗等因数。从制造角度看，表贴器件通常要比通孔器件便宜，而且一般可用性较高。对于我们一般设计来说，我们选择表贴元件，不仅方便手工焊接，而且有利于查错和调试过程中更好的连接焊盘和信号。

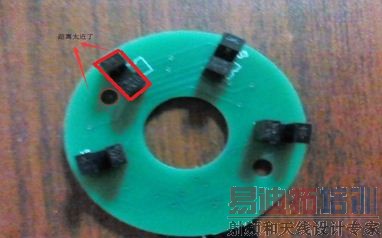

其次我们还应该注意焊盘的位置。因为不同的位置，就代表元件实际当中不同的位置。我们如果不合理安排焊盘的位置，很有可能就会出现一个区域元件过密，而另外一个区域元件很稀疏的情况，当然情况更糟糕的是由于焊盘位置过近，导致元件之间空隙过小而无法焊接，下面就是我失败的一个例子，我在一个光耦开关旁边开了通孔，但是由于它们的位置过近，导致光耦开关焊接上去以后，通孔无法再放置螺丝了。



另外一种情况就是我们要考虑焊盘如何焊接。在实际过程中我们常按一个特定的方向排列焊盘，焊接起来比较方便。
元件的外形尺寸：在实际应用当中，一些元件(如有极性电容)可能有高度净空限制，所以我们需要在元件选择过程中加以考虑。我们在最初开始设计时，可以先画一个基本的电路板外框形状，然后放置上一些计划要使用的大型或位置关键元件(如连接器)。这样，就能直观快速地看到(没有布线的)电路板虚拟透视图，并给出相对精确的电路板和元器件的相对定位和元件高度。这将有助于确保PCB经过装配后元件能合适地放进外包装(塑料制品、机箱、机框等)内。当然我们还可以从工具菜单中调用三维预览模式浏览整块电路板。
