Rayeager PX2分享-OpenCV入门之像显示

录入：edatop.com 点击：

OpenCV开发包提供了读取各种类型的图像文件、视频内容以及摄像机输入的功能。这些功能是OpenCV开发包中所包含的HighGUI工具集的一部分。本次主要分享使用OpenCV加载图像并显示在屏幕上。
picture_display.cpp：
#include <opencv2/core/core.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <iostream>

int main (int argc, char **argv)
{
      IplImage* img = cvLoadImage(argv[1]);
      cvNamedWindow("Rayeager PX2", CV_WINDOW_AUTOSIZE);
      cvShowImage("Rayeager PX2", img);
      cvWaitKey(0);
      cvReleaseImage(&img);
      cvDestroyWindow("Rayeager PX2");
}
makefile:

INCLUDE = $(shell pkg-config --cflags opencv)
LIBS = $(shell pkg-config --libs opencv)
SOURCES = picture_display.cpp
# 目标文件
OBJECTS = $(SOURCES:.cpp=.o)
# 可执行文件
TARGET = picture_display
$(TARGET)

(OBJECTS)
g++ -o $(TARGET) $(OBJECTS) -I $(INCLUDE) $(LIBS)
$(OBJECTS)

(SOURCES)
      g++ -c $(SOURCES)
clean:
      rm $(OBJECTS) $(TARGET)
# 编译规则 $@代表目标文件 $< 代表第一个依赖文件
%.o:%.cpp
      g++ -I $(INCLUDE) -o $@ -c $<
代码讲解：
程序中的IplImage* img = cvLoadImage(argv[1]);的功能是将图像文件加载至内存。cvLoadImage()函数是一个高层调用接口，它通过文件名确定被加载文件的格式；并且该函数自动分配图像数据结构所需的内存。
cvNamedWindow("Rayeager PX2", CV_WINDOW_AUTOSIZE);
cvNamedWindow()函数也是一个高层调用接口，该函数由HighGUI库提供。函数用于在屏幕上创建一个窗口，将被显示的图像包含于该窗口中。函数第一个参数指定了该窗口的窗口标题，第二个参数定义了窗口的属性。该参数可被设置为0或CV_WINDOW_AUTOSIZE，设置为0时，窗口的大小不会因图像的大小而改变；设置为CV_WINDOW_AUTOSIZE时，窗口则会根据图像的实际大小自动进行拉伸或缩放。
cvShowImage("Rayeager PX2", img);
该函数用于显示图像，cvShowImage()函数通过设置其第一个参数确定在哪个已存在的窗口中显示图像。
cvWaitKey(0);的功能是使程序暂停，等待用户触发一个按键操作。
cvReleaseImage(&img);的功能是释放为该图像所分配的内存。
cvDestroyWindow("Rayeager PX2");的功能是销毁显示图像文件的窗口。

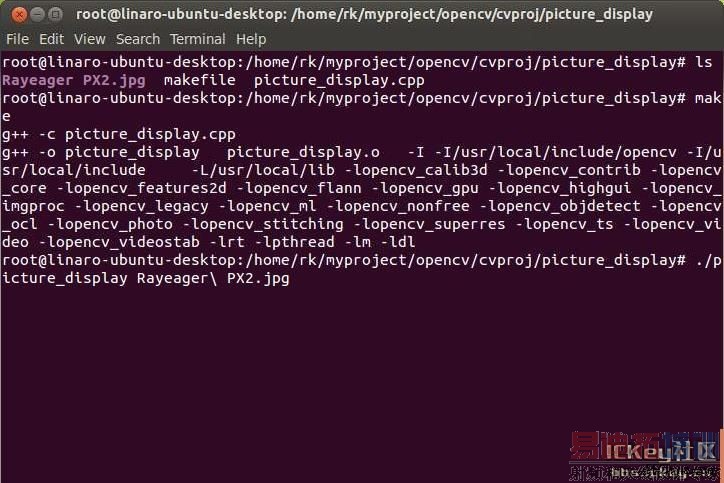

在源代码所在的文件夹中make生成可执行文件picture_display，之后./ picture_display Rayeager PX2.jpg就能显示文件夹中的Rayeager PX2.jpg图像
