protel 99SE实现手工布等长线

录入:edatop.com    点击:
tools/equalizenetlengths

这个就是让不同的网络布线等长,我说的这个命令就是在PTOTELL中手动布等长线的工具

最后可以在REPORT中报告某一网络名线的总长度!

用这个命令之前要设等长规则还有要设一个netclass,将netclass中的所有线都布好,将netclass中的其一条线改为用手工拉直线拉成你所需要的长度,然后用这个命令,其它线就成蛇行弯曲,长度和你手工拉的那条一样了,用起来不比用REPROT好用,PROTEL99里就这两个功能可以实现等长功能、

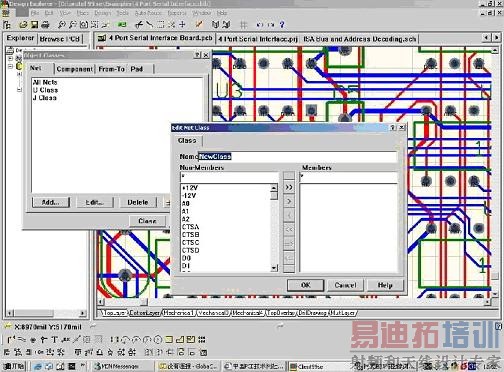

首先在netclass里设定你要等长bus.现在以D-BUS,J-BUS为例

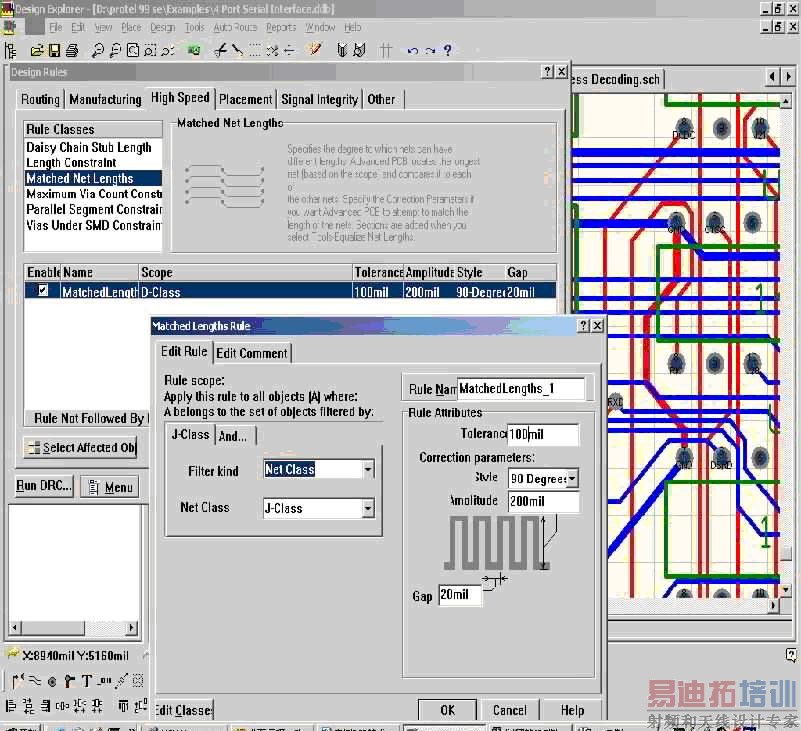

然后在规则(rule)里设定饶线的要求,形状,gap,误差等

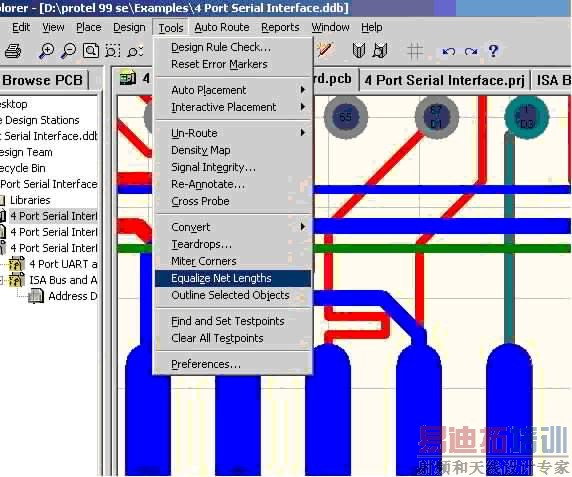

接下来就是执行tools--equalizenetlengths



这样就会生成报表,可以看到饶线的情况。机器不能饶出的会有提醒,须手工调整。



这样就可以饶出等长线了。不过实在是惨不忍睹。

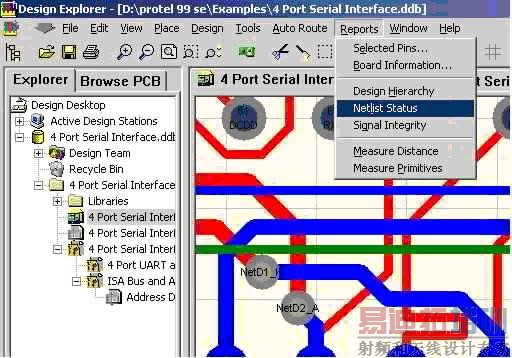

最后可以通过reports可以看出所有信号的线长。执行

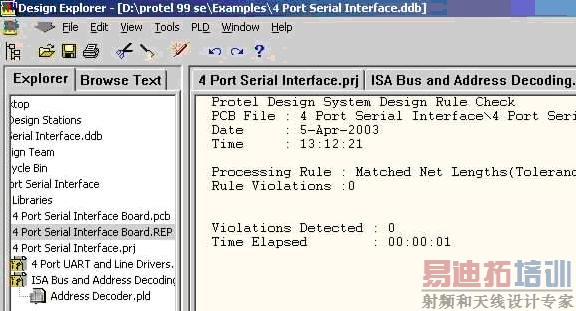

就会出现报表

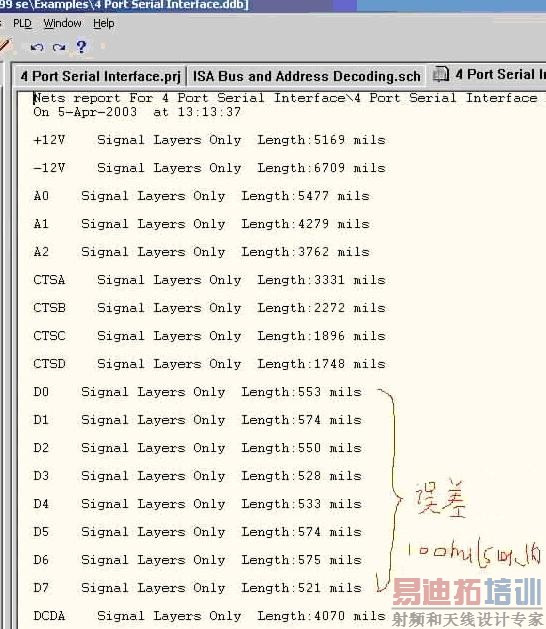

可以看到各线长。
