powerpcb使用问题
录入:edatop.com 点击:
1.用Addviafunction增加via,若移动via有时会自动删除
Ans:此为software问题无法有效解决
2.多种via可否选择那一种via优先
Ans:由pad拉出走线后按下mouse右键'选择viatype,将会出现下列图示,选择将使用的viamode及via,当你下次再打via时它会沿用上一次的via选项
3.ERRORMARKER
Ans:此marker通常是提醒你在componentrule作过设定,记得作
designVerificationcheck若无设定而verifydesigncheck出现此marker应是v5.0版本的bug
4.若零件pad是由pad与copper作associate则自动铺铜时pad无法形成thermal
Ans:不会形成thermal

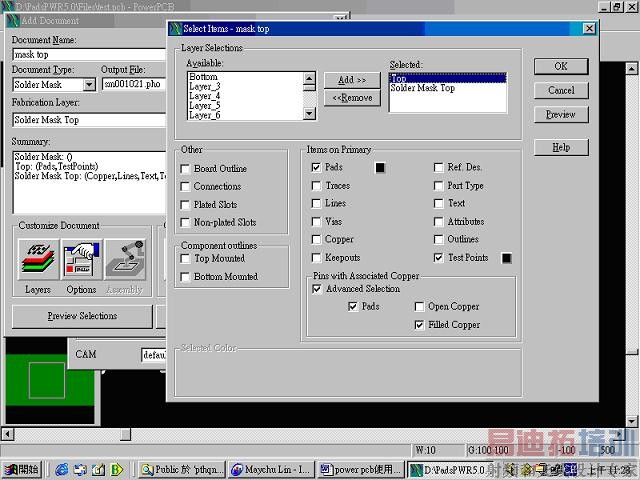

5.若零件pad是由pad与copper作associate,在出底片作cam时应在soldermask选择Top'pinwithassociatecopper'advancedselsction'pads'filledcopper,此时soldermask会出现pad+copper的形状.(不受copper与padassociate需包含整个pad的限制)

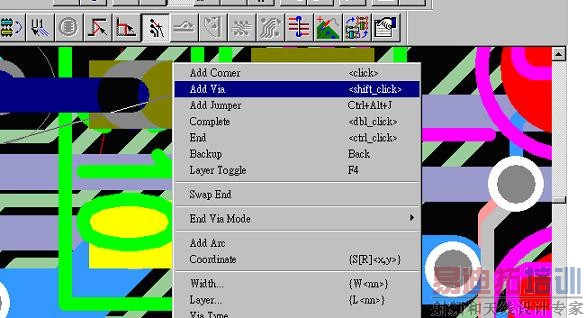

6.pcb的设计若为HDI,via需打在pad上,则可按下mouse右key弹出menu,selectaddvia或按shift_click使via打在pad上
Ans:此为software问题无法有效解决
2.多种via可否选择那一种via优先
Ans:由pad拉出走线后按下mouse右键'选择viatype,将会出现下列图示,选择将使用的viamode及via,当你下次再打via时它会沿用上一次的via选项
3.ERRORMARKER
Ans:此marker通常是提醒你在componentrule作过设定,记得作
designVerificationcheck若无设定而verifydesigncheck出现此marker应是v5.0版本的bug
4.若零件pad是由pad与copper作associate则自动铺铜时pad无法形成thermal
Ans:不会形成thermal
5.若零件pad是由pad与copper作associate,在出底片作cam时应在soldermask选择Top'pinwithassociatecopper'advancedselsction'pads'filledcopper,此时soldermask会出现pad+copper的形状.(不受copper与padassociate需包含整个pad的限制)
6.pcb的设计若为HDI,via需打在pad上,则可按下mouse右key弹出menu,selectaddvia或按shift_click使via打在pad上
