“掌上萌虎”GeForce GTX670大拆解

录入:edatop.com    点击:

  GeForce GTX670

  GeForce GTX670的PCB全长仅为17.4厘米,大小足以置于一个成年人掌中,其板型与NVIDIA之前发布的短版GTX560Ti几乎完全一样。GK104核心的卓越性能功耗比给了NVIDIA使用这种小巧PCB方案的勇气和资本,这进一步说明了Kepler架构的强大。

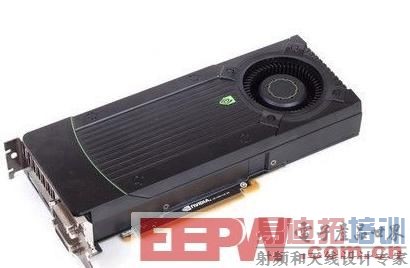

  “掌上萌虎”GeForce GTX670

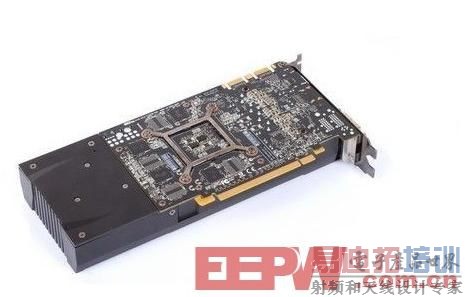

  GeForce GTX670背面

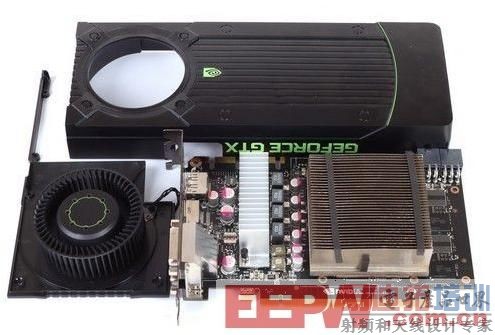

  GeForce GTX670拆解

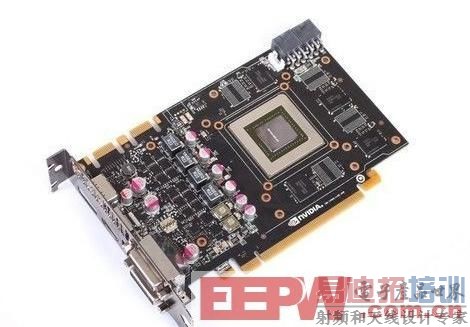

  尺寸小巧的PCB

  公版GeForce GTX670采用了4+2相供电设计以及双6pin的供电接口布局,核心采用了特殊的横向放置方式,编号为GK104-325-A2,PCB正反面均预留了4颗显存焊位,这为未来进一步将显存容量扩展至4096MB留下了空间。

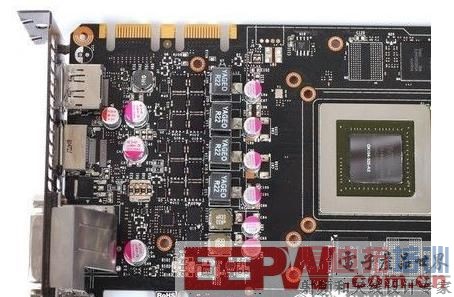

  供电模块

  核心及显存

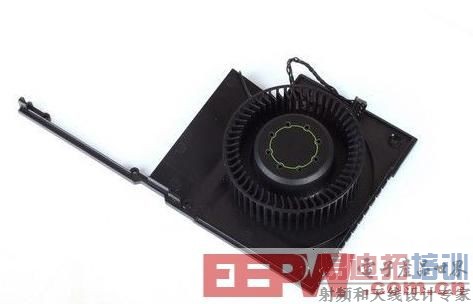

  全尺寸散热风扇

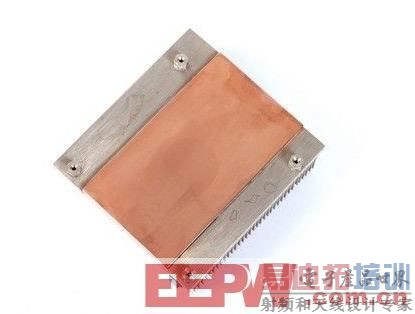

  散热片

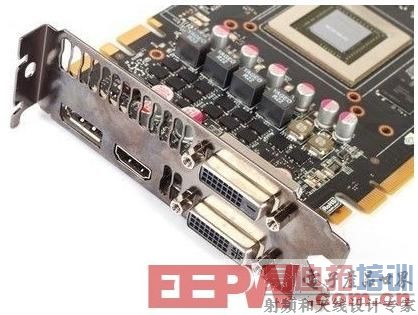

  输出接口方案

  更小的功耗上限和发热量进一步减轻了GeForce GTX670的散热负担,其所采用的散热风扇维持了GeForce GTX680的原尺寸,但散热片的大小得到了缩减。接口方面GeForce GTX670采用了与GTX680相同的双DVI+DP+HDMI的方案,方便用户组合自己的多屏输出方式
