FPGA最小系统电路分析:高速SDRAM存储器接口电路设计

录入:edatop.com    点击:

高速SDRAM存储器接口电路设计

SDRAM可作为软嵌入式系统的(NIOS II)的程序运行空间,或者作为大量数据的缓冲区。SDRAM是通用的存储设备,只要容量和数据位宽相同,不同公司生产的芯片都是兼容的。

一般比较常用的SDRAM包括现代HY57V系列、三星K4S系列和美光MT48LC系列。例如,4M×32位的SDRAM,现代公司的芯片型号为HY57V283220,三星公司的为K4S283232,美光公司的为MT48LC4M32。这几个型号的芯片可以相互替换。SDRAM典型电路如图2.9所示。

图2.8  AS模式原理图

图2.8 AS模式原理图

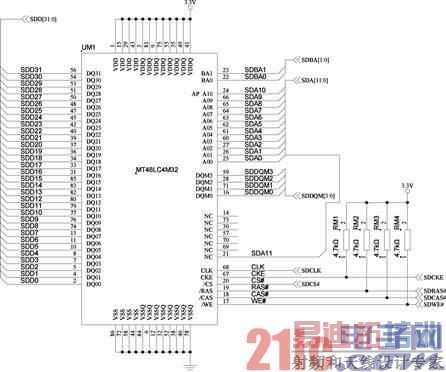

图2.9 SDRAM典型电路
